Коммутатор CELLplex 7000 представляет собой модульное устройство на основе шасси, осуществляющее коммутацию до 16 портов ATM (4 модуля по 4 порта). Он предназначен для образования высокоскоростной ATM-магистрали сети путем соединения с другими ATM-коммутаторами или же для подключения высокоскоростных ATM-узлов к стянутой в точку магистрали сети на основе центра данных, имеющего порт ATM.
Коммутационный центр обеспечивает обмен данными по схеме 16(16, используя неблокирующую технологию коммутации "на лету" с общей пропускной способностью 2.56 Гб/с и поддерживая до 4096 виртуальных каналов на порт.
Пассивная внутренняя шина коммутатора обеспечивает передачу данных со скоростью до 20.48 Гб/с, обеспечивая переход в будущем на интерфейсные модули с большим количеством портов или с более скоростными портами.
Полностью избыточное шасси со сдвоенным источником питания, продублированным коммутационным центром и модульное построение делают коммутатор CELLplex 7000 отказоустойчивым устройством, подходящим для построения магистрали сети и удовлетворяющим требованиям наиболее важных приложений.
Имеются два типа интерфейсных модулей:
Коммутатор поддерживает основные спецификации технологии ATM: установление коммутируемых виртуальных каналов (SVC) по спецификациям UNI 3.0 и 3.1, поддержку постоянных виртуальных каналов (PVC) с помощью системы управления, Interim Interswitch Signaling Protocol (IISP), эмуляцию локальных сетей (LAN emulation), управление перегрузками (congestion management).
Управление коммутатором реализовано для стандартов: SNMP, ILMI, MIB 2, ATM MIB, SONET MIB. Используется система управления Transcend.
Коммутатор CELLplex 7200 совмещает функции ATM-коммутатора и Ethernet-комму-
татора, одновременно позволяя ликвидировать узкие места на магистрали сети и в сетях отделов.
CELLplex 7200 обеспечивает полноскоростные Ethernet-каналы для разделяемых сегментов локальных сетей, серверов и отдельных рабочих станций, требующих повышенного быстродействия. Кроме этого, коммутатор может быть сконфигурирован с портами ATM для соединения с коммутаторами рабочих групп, ATM-серверами и рабочими станциями, а также для подключения к ATM-магистрали сети.
Коммутационный ATM-центр (8(8) совмещен с процессором Ethernet/ATM коммутации на микросхеме ZipChip. ZipChip преобразует пакеты данных Ethernet в стандартные ячейки ATM, а затем коммутирует их со скоростью до 780000 ячеек в секунду.
В отличие от модели CELLplex 7000 модель CELLplex 7200 имеет не два, а четыре типа интерфейсных модулей:
Остальные характеристики коммутаторов CELLplex 7200 и CELLplex 7000 практически совпадают.
Семейство продуктов, разработанных компанией Bay Networks для технологии ATM, состоит из коммутаторов LattisCell (только ATM-коммутация), коммутатора EtherCell (коммутация Ethernet-ATM), программного обеспечения ATM Connection Management System и программного обеспечения ATM Network Management Application.
Поставляется несколько моделей коммутаторов ATM, каждый из которых обеспечивает определенное сочетание физических уровней, сред передачи и возможностей резервирования источников питания.
Коммутатор EtherCell предназначен для устранения "узких мест" в рабочих группах локальных сетей, использующих традиционную разделяемую среду передачи данных технологии Ethernet. С помощью этого коммутатора можно разгрузить линии связи с серверами и маршрутизаторами. Модель 10328 EtherCell имеет 12 портов 10Base-T и прямой доступ к сети ATM. Порты Ethernet могут предоставлять выделенную полосу пропускания 10 Мб/с за счет их коммутации.
Программное обеспечение ATM Connection Management System (CMS) размещается на рабочей станции SunSPARCStation, выполняя функции координации и управления соединениями коммутатора. CMS автоматически изучает сетевую топологию и устанавливает виртуальные ATM-соединения между взаимодействующими станциями.
Программное обеспечение ATM Network Management Application, работая совместно с CMS, обеспечивает управление сетью ATM на центральной станции управления.
Модель ATM коммутатора LattisCell 10114A разработана для использования в сетях кампусов (расстояние между коммутаторами до 2 км) и представляет собой устройство, выполненное в виде автономного корпуса с фиксированным количеством портов, число которых равно 16. Для каждого порта обеспечивается пропускная способность в 155 Мб/с по многомодовому оптоволоконному кабелю. Функции физического уровня реализованы в соответствии со стандартами SONET/SDH 155 Мб/с, а также UNI 3.0
Архитектура FastMatrix обеспечивает общую внутреннюю скорость передачи данных 5 Гб/с, позволяющую производить коммутацию всех портов без блокировок. Поддерживаются функции широковещательной (broadcast) и многовещательной (multicast) передачи.
Запрос на установление соединения может быть выполнен для различных уровней качества сервиса (Quality of Service, QoS):
Управление устройством осуществляется также с помощью программной системы CMS, для которой необходимы: SunSPARCStation 2 или выше, Sun OS 4.1.3 или выше для невыделенного Ethernet-соединения или Solaris 2.4 для прямого ATM-соединения.
Другие модели коммутаторов LattisCell (10114R, 10114A-SM, 10114R-SM, 10114R-SM, 10114-DS3, 10114-E3, 10115A, 10115R) различаются наличием резервного источника питания, а также типом портов (общее количество портов в любой модели составляет 16). Кроме многомодовых портов, коммутаторы могут иметь одномодовые оптоволоконные порты (для сетей кампусов с расстоянием до 25 км), а также порты для коаксиального кабеля с интерфесами DS-3 (45 Мб/с) и E3 (34 Мб/с) для подключения к глобальным сетям через линии T3/E3.
Модели коммутатора EtherCell (10328-F и 10328-SM) обеспечивают коммутацию Ethernet-Ethernet и Ethernet-ATM. Эти модели имеют 12 портов 10Base-T RJ-45 и один порт прямого доступа к ATM со скоростью 10 Мб/с. Порты 10Base-T могут использоваться для предоставления полной скорости 10 Мб/с выделенной линии для высокоскоростных серверов или же для разделения ее между сегментом станций рабочей группы.
Модель EtherCell 10328-F поддерживает многомодовый оптоволоконный кабель для связи с сетью ATM на расстоянии до 2 км.
Модель EtherCell 10328-SM поддерживает одномодовый оптоволоконный кабель для связи с сетью ATM на расстоянии до 20 км.
Коммутаторы поддерживают стандарт LAN emulation, определяющий взаимодействие локальных сетей с сетями ATM на уровне протоколов канального уровня. Кроме этого, поддерживаются спецификации UNI, MIB-II, EtherCell-MIB и стандартный формат MIB компании Bay Networks.
Через ATM-порт коммутаторы EtherCell могут соединяться с портом SONET/SDH коммутатора LattisCell.
Коммутаторы EtherCell включают программу-агент HSA (Host Signaling Agent), которая является агентом-посредником для Ethernet-хостов.
Коммутаторы EtherCell поддерживают образование виртуальных групп, распределенных по ATM-магистрали сети, образованной коммутаторами LattisCell.
Коммутатор LightStream 1010 является ATM коммутатором для образования магистралей сетей отделов или кампусов.
Коммутатор обладает общей производительностью 5 Гб/с и выполнен на базе 5-слотового шасси.
В центральном слоте устанавливается модуль управления коммутацией ATM Switch Processor (ASP), который имеет разделяемую память со скоростью доступа 5 Гб/с, полностью неблокирующую коммутационную матрицу, а также высокопроизводительный RISC-процессор MIPS R4600 100 MHz. Модуль ASP работает под управлением межсетевой операционной системы IOS, как и маршрутизаторы и коммутаторы старших моделей компании Cisco. Программное обеспечение модуля ASP может заменяться "на ходу", то есть без остановки коммутатора, что важно в условиях часто изменяющихся спецификаций ATM Forum.
Оставшиеся 4 слота используются для установки интерфейсных модулей CAM, в каждый из которых можно установить до 2-х модулей адаптеров портов PAM. Таким образом, коммутатор может иметь в максимальной конфигурации до 8 модулей PAM из следующего набора:
Коммутатор LightStream 1010 одним из первых в отрасли поддерживает спецификацию маршрутизации PNNI Phase 1, необходимую для маршрутизации коммутируемых соединений (SVC) в неоднородных АТМ-сетях с учетом требуемого качества обслуживания.
Поддерживаются все определенные ATM Forum виды трафика, в том числе ABR.
Для соединений "пользователь - коммутатор" используется протокол UNI 3.0 (в ближайшее время ожидается также поддержка UNI 3.1).

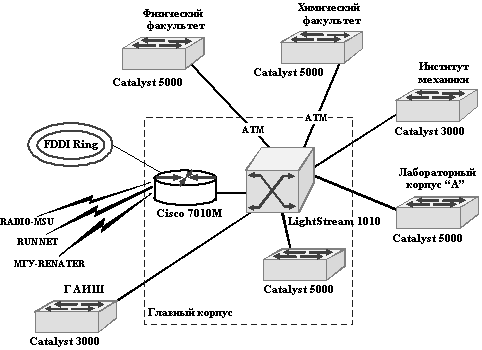

Коммутатор LightStream 1010 может выполнять роль центрального коммутатора в сети кампуса (рисунок 7.3).
Рис. 7.3. Магистральная сеть Московского государственного университета
