Коммутаторы локальных сетей компании 3Com

Компания 3Com занимает прочные позиции на рынке коммутаторов, выпуская широкий спектр этих устройств для всех областей применения.

Сектор коммутаторов для настольных применений и рабочих групп представляют коммутаторы семейства Link Switch. Коммутаторы для сетей отделов и магистральные коммутаторы представлены семейством LANplex. Для сетей АТМ компания выпускает коммутаторы семейства CELLplex.

Технология коммутация неэффективна без опоры на специализированные БИС -ASIC, которые оптимизированы для быстрого выполнения специальных операций. Компания 3Сom строит свои коммутаторы на нескольких ASIC, разработанных для коммутации определенных протоколов.

ASIC ISE (Intelligent Switching Engine) предназначена для выполнения операций коммутации Ethernet и FDDI, а также поддержки функций маршрутизации и управления. Используется в коммутаторах LANplex 2500, LANplex 6000 и LinkSwitch 2200.
ASIC TRSE (Token Ring Switching Engine) выполняет коммутацию сетей Token Ring. Используется в коммутаторах LinkSwitch 2000 TR и LANplex 6000.
ASIC BRASICA выполняет коммутацию Ethernet/Fast Ethernet. Поддерживает технологию виртуальных сетей и спецификацию RMON. Используется в коммутаторах LinkSwitch 1000 и LinkSwitch 3000.
ASIC ZipChip поддерживает коммутацию ATM, а также преобразование кадров Ethernet в ячейки АТМ. используется в коммутаторах CELLplex 7000 и LinkSwitch 2700.

В следующей таблице приведены основные параметры коммутаторов семейства LinkSwitch.

Модель LS 500 LS 1000 LS 1200 LS 2200 LS 2700 LS 3000
Высокоско-
ростной порт Нет 100Base-T FDDI FDDI ATM 100Base-T
Общая производительность 50 Мб/с 220 Мб/с 60 Мб/с 130 Мб/с 120 Мб/с 310 Мб/с
Цена $5100 $5850 $8220 $11750 $10800 $12800
Цена за порт $510 $244 $1370 $735 $900 $2560
Кол. портов 10 24+1(2) 6 + 1 16 + 1 12 + 1 5
Количество
MAC-адресов 8000 500 1016 8000 8200 4000
Метод
продвижения CT CT, S&F S&F S&F CT, S&F S&F

Примечания: СT - режим "на лету" (cut-through); S&F - с буферизацией (store-and-forward).

Коммутатор LANplex 6012 представляет собой старшую модель коммутатора локальных сетей, предназначенную для работы на уровне магистрали корпоративной сети.

Структурная схема коммутатора LANplex 6012 приведена на рисунке 7.2.

Структура коммутатора до сих пор выдает ориентацию его ранних версий на коммутацию FDDI/Ethernet. До появления модулей, выходящих на высокоскоростную протокольно-независимую шину HSI, коммутатор использовал шины FDDI для межмодульного обмена.

Основные характеристики коммутатора LANplex 6012:

Устройство управления (отдельный модуль) поддерживает SNMP, RMON и FDDI SMT;
Виртуальные сети создаются на основе:
группирования портов;
группирования МАС-адресов.
Поддерживается IP и IPX маршрутизация (RIP):
несколько подсетей на один порт;
несколько портов на одну подсеть.
IP- фрагментация;
ASIC+RISC процессоры;
Наличие функции Roving Analysis Port позволяет наблюдать за трафиком любого порта коммутатора;
Поддержка алгоритма Spanning Tree;
Фильтрация широковещательного шторма.

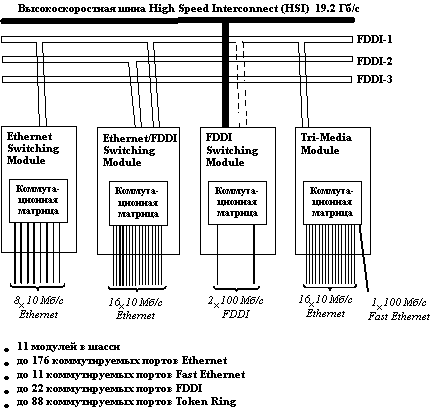

Рис. 7.2. Коммутатор LANplex 6012
