2.4.2. Критерии оценки и выбора

Критерии формируют базис для процессов оценки и выбора и могут принимать различные формы, включая:

  • числовые меры в широком диапазоне значений, например, объем требуемой памяти;
  • числовые меры в ограниченном диапазоне значений, например, простота освоения, выраженная в баллах от 1 до 5;
  • двоичные меры (истина/ложь, да/нет), например, способность генерации документации в формате Postscript;
  • меры, которые могут принимать одно или более из конечных множеств значений, например, платформы, для которых поддерживается CASE-средство.

Типичный процесс оценки и/или выбора может использовать набор критериев различных типов.

Структура набора критериев приведена на рисунке 4.3. Каждый критерий должен быть выбран и адаптирован экспертом с учетом особенностей конкретного процесса. В большинстве случаев только некоторые из множества описанных ниже критериев оказываются приемлемыми для использования, при этом также добавляются дополнительные критерии. Выбор и уточнение набора используемых критериев является критическим шагом в процессе оценки и/или выбора.

Функциональные характеристики

Критерии первого класса предназначены для определения функциональных характеристик CASE-средства. Они в свою очередь подразделяются на ряд групп и подгрупп.

  1. Среда функционирования:
    1. Проектная среда:
      • поддержка процессов жизненного цикла. Определяет набор процессов ЖЦ, которые поддерживает CASE-средство. Примерами таких процессов являются анализ требований, проектирование, реализация, тестирование и оценка, сопровождение, обеспечение качества, управление конфигурацией и управление проектом, причем они зависят от принятой пользователем модели ЖЦ.
      • область применения. Примерами являются системы обработки транзакций, системы реального времени, информационные системы и т.д.
      • размер поддерживаемых приложений. Определяет ограничения на такие величины, как количество строк кода, уровней вложенности, размер базы данных, количество элементов данных, количество объектов конфигурационного управления.

    2. ПО/технические средства:
      • требуемые технические средства. Оборудование, необходимое для функционирования CASE-средства, включая тип процессора, объем оперативной и дисковой памяти.
      • поддерживаемые технические средства. Элементы оборудования, которые могут использоваться CASE-средством, например, устройства ввода/вывода.
      • требуемое ПО. ПО, необходимое для функционирования CASE-средства, включая операционные системы и графические оболочки.
      • поддерживаемое ПО. Программные продукты, которые могут использоваться CASE-средством.

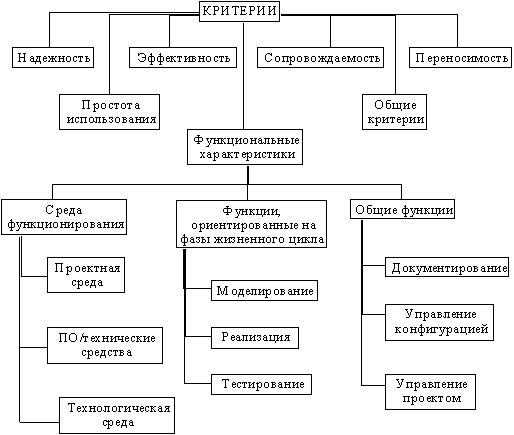

      Рис. 4.3. Структура набора критериев

    3. Технологическая среда:
      • соответствие стандартам технологической среды. Такие стандарты касаются языка, базы данных, репозитория, коммуникаций, графического интерфейса пользователя, документации, разработки, управления конфигурацией, безопасности, стандартов обмена информацией и интеграции по данным, по управлению и по пользовательскому интерфейсу.
      • совместимость с другими средствами. Способность к взаимодействию с другими средствами, включая непосредственный обмен данными (примерами таких средств являются текстовые процессоры, базы данных и другие CASE-средства). Возможность преобразования репозитория или его части в стандартный формат для обработки другими средствами.
      • поддерживаемая методология. Набор методов и методик, поддерживаемых CASE-средством. Примерами являются структурный или объектно-ориентированный анализ и проектирование.
      • поддерживаемые языки. Все языки, используемые CASE-средством. Примерами таких языков являются языки программирования (Кобол, Ада, С), языки баз данных и языки запросов (DDL, SQL), графические языки (Postscript, HPGL), языки спецификации проектных требований и интерфейсы операционных систем (языки управления заданиями).

  2. Функции, ориентированные на фазы жизненного цикла:
    1. Моделирование:
      Данные критерии определяют способность выполнения функций, необходимых для спецификации требований к ПО и преобразованию их в проект:
      • построение диаграмм. Возможность создания и редактирования диаграмм различных типов, представляющих интерес для пользователя. Наиболее распространенные типы диаграмм описаны в разделе 2.
      • графический анализ. Возможность анализа графических объектов, а также хранения и представления проектной информации в графическом представлении. В большинстве случаев графические анализаторы интегрированы со средствами построения диаграмм.
      • ввод и редактирование спецификаций требований и проектных спецификаций. К спецификациям такого рода относятся описания функций, данных, интерфейсов, структуры, качества, производительности, технических средств, среды, затрат и графиков.
      • язык спецификации требований и проектных спецификаций. Возможность импорта, экспорта и редактирования спецификаций с использованием формального языка.
      • моделирование данных. Возможность ввода и редактирования информации, описывающей элементы данных системы и их отношения.
      • моделирование процессов. Возможность ввода и редактирования информации, описывающей процессы системы и их отношения.
      • проектирование архитектуры ПО. Проектирование логической структуры ПО - структуры модулей, интерфейсов и др.
      • имитационное моделирование. Возможность динамического моделирования различных аспектов функционирования системы на основе спецификаций требований и/или проектных спецификаций, включая внешний интерфейс и производительность (например, время отклика, коэффициент использования ресурсов и пропускную способность).
      • прототипирование. Возможность проектирования и генерации предварительного варианта всей системы или ее отдельных компонент на основе спецификаций требований и/или проектных спецификаций. Прототипирование в основном касается внешнего пользовательского интерфейса и осуществляется при непосредственном участии пользователей.
      • генерация экранных форм. Возможность генерации экранных форм на основе спецификаций требований и/или проектных спецификаций.
      • возможность трассировки. Возможность сквозного анализа функционирования системы от спецификации требований до конечных результатов (установления и отслеживания соответствий и связей между функциональными и другими внешними требованиями к ИС, техническими решениями и результатами проектирования). Прямая трассировка (проверка учета всех требований) и обратная трассировка (поиск проектных решений, не связанных ни с какими внешними требованиями).
      • синтаксический и семантический контроль проектных спецификаций. Контроль синтаксиса диаграмм и типов их элементов, контроль декомпозиции функций, проверка спецификаций на полноту и непротиворечивость.
      • другие виды анализа. Конкретные дополнительные виды анализа могут включать алгоритмы, потоки данных, нормализацию данных, использование данных, пользовательский интерфейс.
      • автоматизированное проектирование отчетов.

    2. Реализация:
      Реализация затрагивает функции, связанные с созданием исполняемых элементов системы (программных кодов) или модификацией существующей системы. Многие из перечисленных ниже критериев зависят от конкретных языков и включают следующие:
      • синтаксически управляемое редактирование. Возможность ввода и редактирования исходных кодов на одном или нескольких языках с одновременным синтаксическим контролем.
      • генерация кода. Возможность генерации кодов на одном или нескольких языках на основе проектных спецификаций. Типы генерируемого кода могут включать обычный программный код, схему базы данных, запросы, экраны/меню.
      • компиляция кода.
      • конвертирование исходного кода. Возможность преобразования кода из одного языка в другой.
      • анализ надежности. Возможность количественно оценивать параметры надежности ПО, такие, как количество ошибок и др.
      • реверсный инжиниринг. Возможность анализа существующих исходных кодов и формирования на их основе проектных спецификаций.
      • реструктуризация исходного кода. Возможность модификации формата и/или структуры существующего исходного кода.
      • анализ исходного кода. Примерами такого анализа могут быть определение размера кода, вычисление показателей сложности, генерация перекрестных ссылок и проверка на соответствие стандартам.
      • отладка. Типичные функции отладки - трассировка программ, выделение узких мест и наиболее часто используемых фрагментов кода и т.д.

    3. Тестирование:
      Критерии тестирования включают следующие:
      • описание тестов. Типичные возможности включают генерацию тестовых данных, алгоритмов тестирования, требуемых результатов и т.д.
      • фиксация и повторение действий оператора. Возможность фиксировать данные, вводимые оператором с помощью клавиатуры, мыши и т.д., редактировать их и воспроизводить в тестовых примерах.
      • автоматический запуск тестовых примеров.
      • регрессионное тестирование. Возможность повторения и модификации ранее выполненных тестов для определения различий в системе и/или среде.
      • автоматизированный анализ результатов тестирования. Типичные возможности включают сравнение ожидаемых и реальных результатов, сравнение файлов, статистический анализ результатов и др.
      • анализ тестового покрытия. Оснащенность средствами контроля исходного кода и анализ тестового покрытия. Проверяются, в частности, обращения к операторам, процедурам и переменным.
      • анализ производительности. Возможность анализа производительности программ. Анализируемые параметры производительности могут включать использование центрального процессора, памяти, обращения к определенным элементам данных и/или сегментам кода, временные характеристики и т.д.
      • анализ исключительных ситуаций в процессе тестирования.
      • динамическое моделирование среды. В частности, возможность автоматически генерировать моделируемые входные данные системы.

  3. Общие функции:
    Приведенные ниже критерии определяют функции CASE-средств, охватывающие всю совокупность фаз ЖЦ. Поддержка всех этих функций осуществляется посредством репозитория.
    1. Документирование:
      • редактирование текстов и графики. Возможность вводить и редактировать данные в текстовом и графическом формате.
      • редактирование с помощью форм. Возможность поддерживать формы, определенные пользователями, вводить и редактировать данные в соответствии с формами.
      • возможности издательских систем.
      • поддержка функций и форматов гипертекста.
      • соответствие стандартам документирования.
      • автоматическое извлечение данных из репозитория и генерация документации по спецификациям пользователя.

    2. Управление конфигурацией:
      • контроль доступа и изменений. Возможность контроля доступа на физическом уровне к элементам данных и контроля изменений. Контроль доступа включает возможности определения прав доступа к компонентам, а также извлечения элементов данных для модификации, блокировки доступа к ним на время модификации и помещения обратно в репозиторий.
      • отслеживание модификаций. Фиксация и ведение журнала всех модификаций, внесенных в систему в процессе разработки или сопровождения.
      • управление версиями. Ведение и контроль данных о версиях системы и всех ее коллективно используемых компонентах.
      • учет состояния объектов конфигурационного управления. Возможность получения отчетов о всех последовательных версиях, содержимом и состоянии различных объектов конфигурационного управления.
      • генерация версий и модификаций. Поддержка пользовательского описания последовательности действий, требуемых для формирования версий и модификаций, и автоматическое выполнение этих действий.
      • архивирование. Возможность автоматического архивирования элементов данных для последующего использования.

    3. Управление проектом:
      • управление работами и ресурсами. Контроль и управление процессом проектирования ИС в терминах структуры заданий и назначения исполнителей, последовательности их выполнения, завершенности отдельных этапов проекта и проекта в целом. Возможность поддержки плановых данных, фактических данных и их анализа. Типичные данные включают графики (с учетом календаря, рабочих часов, выходных и др.), компьютерные ресурсы, распределение персонала, бюджет и др.
      • оценка. Возможность оценивать затраты, график и другие проектные параметры, вводимые пользователями.
      • управление процедурой тестирования. Поддержка управления процедурами и программой тестирования, например, управления расписанием планируемых процедур, фиксация и запись результатов тестирования, генерация отчетов и т.д.
      • управление качеством. Ввод соответствующих данных, их анализ и генерация отчетов.
      • корректирующие действия. Поддержка управления корректирующими действиями, включая обработку сообщений о проблемных ситуациях.
