3. PC-роутеры

PC-роутер--это IBM PC, ниже среднего класса (по сегодняшним меркам), без монитора, клавиатуры и гибкого диска, с операционной системой ОС Linux и свободным программным обеспечением для ОС Linux. Во время подготовки к установке в городскую телекоммуникационную систему PC-роутер снабжается сетевой периферией (комплектность зависит от применения), а его программное обеспечение конфигурируется так, чтобы:

• обеспечить свойство устойчивости к выполнению в произвольный момент времени операции ре-инициализации PC-роутера (перезагрузка или включение/выключение питания);
• обеспечить выполнение необходимого (зависит от места применения конкретного PC-роутера) произвольного набора из следующих функций:
1. IP-маршрутизация/фильтрация IP-пакетов,
2. IPX-маршрутизация/фильтрация IPX-пакетов,
3. Ethernet-бриджинг,
4. сервер безопасности (firewall),
5. кэширующий nameserver,
6. спулер печати,
7. терминальный сервер, обслуживание модемного пула,
8. статистический учет IP/IPX-трафика, статистический учет использования модемного пула.

Таким образом, PC-роутер-специализированная ПЭВМ, которая в различных конфигурациях реализует разнообразные функциональные устройства в городской телекоммуникационной сети. При этом стоимость любого такого устройства весьма скромная: $400-$1,000.

Подчеркнем высокую модульность данного подхода к реализации системы: большая часть городской системы телекоммуникаций построена из:

• стандартного базового комплекта аппаратуры PC-роутера (раздел 3.1.1), и
• небольшой номенклатуры интерфейсной аппаратуры PC-роутера (раздел 3.1.2).

3.1 Аппаратура PC-роутера

3.1.1 Базовый комплект аппаратуры

Базовым комплектом аппаратуры РС-роутера:

• корпус системного блока ПЭВМ класса IBM PC с блоком питания;
• материнская плата с процессором не хуже i386;
• RAM не менее 8 MB;
• HDD не менее 40 MB.

При закупке только новых комплектующих, доступных на компьютерном рынке, получаем следующую оценку стоимости базового комплекта аппаратуры PC-роутера:

Таблица 1. Базовый комплект аппаратуры PC-роутера

3.1.2 Интерфейсная аппаратура PC-роутера

Интерфейсное оборудование PC-роутера предназначено для подключения обслуживаемых им каналов и устройств. Их состав и количество определяется конкретным применением PC-роутера.

В качестве интерфейсной аппаратуры рекомендуем использовать следующие изделия⁽⁴⁾:

Таблица 2. Интерфейсная аппаратура PC-роутера

Параллельные и асинхронные последовательные порты, как правило, присутствующие в базовом комплекте аппаратуры PC-роутера, также могут использоваться для подключения каналов и устройств.

Выше перечислена всего лишь та часть из возможного интерфейсного оснащения PC-роутера, которая представляется нам наиболее осмысленной на сегодняшнем этапе развития городских телекоммуникационных подсистем.

Заметим, что PC-роутер обладает необычайными гибкостью и возможностями наращивания производительности своей интерфейсной части и поддержки всевозможных интерфейсов и протоколов. Так, уже сегодня интерфейсная часть PC-роутера может поддерживать 100Base-T, FDDI, ATM и пр.⁽⁵⁾ Однако широкое использование этих телекоммуникационных технологий в городских телекоммуникационных системах представляется сейчас в большинстве случаев преждевременным.

3.1.3 Специальные возможности и аппаратура watchdog

PC-роутер (при любом аппаратном и программном наполнении) выполнен так, что операция ре-инициализации (сброс или отключение-включение питания):

• является единственной доступной операцией для локального обслуживающего персонала;
• допустима в любой момент времени, не приводит к нарушению функциональных возможностей PC-роутера;
• влечет обязательное восстановление работоспособности PC-роутера после сбоя.

Таким образом:

1. не требуется снабжать PC-роутеры средствами бесперебойного электропитания;
2. не требуется никаких специльных знаний у местного персонала--выполнения операции "отключение-включение питания" можно доверить практически любому.

Более того, для более быстрого восстановления работоспособности "подвисшего" PC-роутера без вмешательства местного персонала, настоятельно рекомендуется во всех PC-роутерах устанавливать специальную аппаратуру (так называемый watchdog) слежения за работоспособностью PC-роутера и автоматического восстановления (ре-инициализации) "подвисшего" PC-роутера.

Снабженный watchdog-аппаратурой PC-роутер является предельно надежным необслуживаемым сетевым устройством и не предполагает наличия персонала в точке его расположения.

3.1.3.1 Назначение программно-аппаратного комплекса Watchdog

Программно-аппаратный комплекс watchdog предназначен для:

• слежения за работоспособностью PC-роутера, обнаружения сбоев (вне зависимости от их природы--программный сбой или аппаратное "подвисание") и
• выработки сигнала Reset--"холодного" перезапуска компьютера в случае сбоя.

3.1.3.2 Принципы реализации и программная часть комплекса watchdog

Слежение за работоспособностью системы и выработка сигнала о нормальной работе системы (далее--О'К) реализовано программно: в PC-роутере запускается watchdog-драйвер--Unix-процесс, постоянно следящий за исправностью системы. Конкретный набор выполняемых проверок зависит от конфигурации и периферии PC-роутера.

Пока условие "все работает нормально" выполняется, данный процесс (watchdog-драйвер) с некоторым периодом t выдает аппаратный сигнал О'К на интерфейс watchdog-аппаратуры.

Аппаратная часть watchdog вырабатывает сигнал Reset в случае, если в течение периода Т.>.t не поступил сигнал О'К подтверждения нормальной работы системы. Таким образом, вне зависимости от причин сбоя (аппаратное "зависание", программные ошибки), потерянная работоспособность PC-роутера будет гарантированно восстановлена без вмешательства персонала.

Для передачи от watchdog-драйвера к watchdog-аппаратуре сигнала О'К использован стандартный разъем для подключения внутреннего динамика IBM PC--разъем speaker, присутствующий на материнских платах всех типов. Такое решение обусловлено желанием исключить доработку материнских плат и не занимать стандартные разъемы шины, которые являются критичным ресурсом PC-роутера, так как их можно использовать для подключения сетевой периферии. Использование разъема speaker как интерфейса между драйвером и аппаратурой watchdog:

• заметно упростило схемотехнику watchdog-аппаратуры, ее подключение и обеспечение электропитания;
• упростило программу драйвера: сигнал О'К легко реализуется в программе драйвера--это щелчок динамиком IBM PC.

3.1.3.3 Аппаратная часть комплекса Watchdog

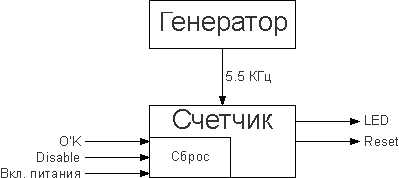

Функционально Watchdog представляет собой одновибратор и состоит из двух узлов (см. Рисунок 1):

• генератор;
• счетчик.

Частота генератора--5.5 +/- 0.5 КГц, что позволяет получить на выходе делителя сигнал с периодом Т около 3.мин. Такая величена задержки необходима для того, чтобы watchdog дождался (не сделал сброса) выполнения загрузки операционной системы, запуска watchdog-драйвера и получения первого сигнала О'К от него.

После запуска программного обеспечения, watchdog-драйвер вырабатывает сигнал О'К с периодичностью t.<.T. Этот сигнал сбрасывает в ноль счетчик watchdog-аппаратуры. При отсутствии сигнала сброса в течение периода T счетчик переполняется и аппаратура watchdog вырабатывает сигнал Reset--производит перезагрузку системы.

Сброс счетчика watchdog-аппаратуры (установка его в нулевое состояние) происходит также:

• в момент включения компьютера--при появлении питания на watchdog-аппаратуре;
• при поступлении сигнала Disable выключения watchdog-аппаратуры. Эта возможность предусмотрена в схеме для внешнего отключения watchdog на время отладочных и ремонтных операций, когда драйвер watchdog может быть и не запущен. Сигнал Disable вырабатывается кнопкой Turbo системного блока компьютера.

Для индикации работы watchdog-аппаратуры используется светодиод TurboLED (сигнал LED ).

3.1.3.4 Принципиальная схема аппаратуры Watchdog29.06.98

29.06.98
в схему аппаратной чати Watcdog внесены следующие изменения:

1. увеличена частота мигания светодиодом TurboLED;
2. изменена схема сброса от сигнала О'К (добавлен транзистор VT1 для усиления и инвертирования сигнала)

Это повысило удобство контроля работоспособности Watcdoga и позволило использовать аппаратуру с материнскими платами, на которых сигнал на выходе разъема speaker имет небольшую амплитуду.

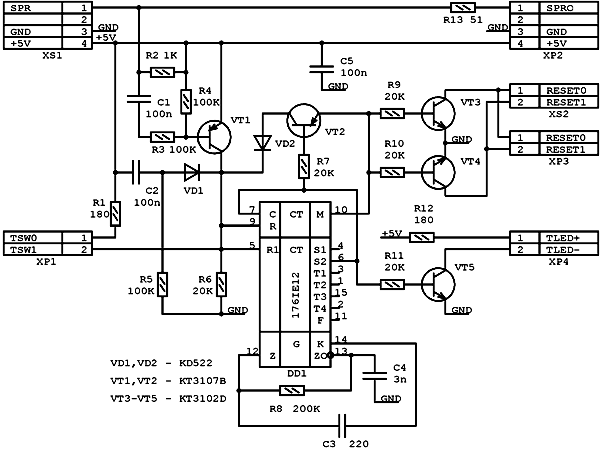

Схема watchdog (см. Рисунок 2) реализована на распространенной специализированной часовой микросхеме К176ИЕ12, имеющей в своем составе два инвертора и два делителя на 32768 и 60. Это позволило обойтись при проектировании одним корпусом.

Генератор реализован на двух инверторах микросхемы DD1 (выводы 12, 13, 14) и внешних элементах R8, C3 и C4, задающих частоту генерации. Частота генератора подобрана достаточно высокой для обеспечения стабильности генерации и облегчения запуска генератора.

Счетчик собран на делителях микросхемы DD1, включенных последовательно.

Для индикации работы watchdog использован светодиод Turbo LED корпуса системного блока, мигающий с частотой взятой с выхода делителя на 32768.

Сигнал Reset вырабатывается при появлении "1" на выходе делителя на 60 (вывод 4). Формирование сигнала производится транзисторами VT3 и VT4. Использование двух транзисторов позволяет подключать разъем reset с произвольной полярностью. Сигнал Reset держится включенным в течение 1/120 T, а затем происходит сброс счетчика и снятие сигнала Reset. Это реализовано на транзисторе VT2, выполняющем функции логического "И" с одним инвертированным входом.

На диодах VD1, VD2 и транзисторе VT1 собран трехвходовый логический элемент "ИЛИ". Отключение watchdog производится кнопкой Turbo корпуса системного блока, при этом происходит установка на входе сброса счетчика логической единицы.

При установке watchdog-аппаратуры и подключении ее к материнской плате PC-роутера следует учитывать полярность разъемов Speaker и TurboLED.

В случае отсутствия земли на разъеме Speaker материнской платы можно использовать контакт земли с разъема reset. Для этого следует вместо транзистора VТ4 установить перемычку между его коллектором и эмиттером. После такой переделки следует особенно внимательно следить за полярностью подключения watchdog-аппаратуры к разъемам Speaker и Reset.

Спецификация деталей платы Watchdog приведенa в таблице 3.

Таблица 3 Спецификация деталей платы Watchdog 29.06.98

При аккуратной сборке watchdog по схеме (см. Рисунок 2) с соответствующими номиналами (см. Таблица 3) схема не требует наладки.

3.1.3.5 Дополнительные возможности Watchdog

Заметим, что среди прочего установка watchdog в PC-роутер повышает дистанционную управляемость системы: администратор получает средство удаленного выполнения жесткого сброса любого PC-роутера-для этого достаточно остановить watchdog-драйвер и через время Т PC-роутер будет жестко ре-инициализирован.

3.1.3.6 Конструкторская документация 29.06.98

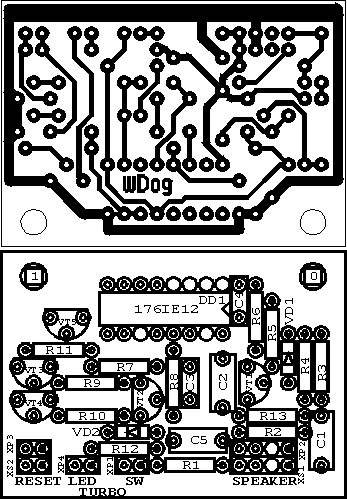

Ниже приведено изображение печатной платы watchdog в увеличенном массштабе. Печатная плата выполнена односторонней, с контактными площадками увеличенного диаметра и широкими (0.65 мм) проводниками. Это позволяет при необходимости воспроизвести ее в кустарных условиях. К контактам XS1 и XS2 следует припаять проводники, заканчивающиеся соответствующими разъемами, пля подключения к материнской плате. Более полную конструкторскую документацию следует смотреть в Приложении 5.

3.2 Программное обеспечение и функции PC-роутера

3.2.1 Операционная система

В качестве операционной системы (ОС) PC-роутера использована ОС Linux--свободный клон ОС UNIX. Ядро Linux обеспечивает маршрутизацию IP-пакетов, фильтрацию пакетов (IP firewalling), подсчет пакетов (IP accounting), и работу с различными типами сетевых интерфейсов и протоколов. Нами использовались:

• интерфейсы Ethernet/RadioEthernet, V.35/RS-449, RS-232.
• протоколы Ethernet, SLIP/CSLIP, PPP, Cisco HDLC.

3.2.2 Поддержка устойчивости PC-роутера к отключению питания

В общем случае внезапные выключения Unix-компьютера могут привести к нарушениям корректности файловой системы. Повреждения возникают из-за того, что операции с файловой системой не являются неделимыми; например, модификация файла включает в себя изменение как блоков файла, так и описателя файла (i-node), списка свободных блоков и т.д., которые записываются на диск несколькими раздельными операциями записи. После выполнения первой из операций и вплоть до завершения последней файловая система на диске находится в промежуточном, переходном состоянии; если в этот момент произойдет выключение, файловая система так и останется в некорректном состоянии и будет требовать починки (fsck).

Во многих случаях повреждения оказываются несерьезными, так что при загрузке системы возможна автоматическая починка без потери файлов (fsck -a). Тем не менее, существует вероятность серьезного повреждения, которое потребует починки в ручном режиме и, возможно, восстановления потерянных файлов. Поэтому допускать повреждения файловой системы PC-роутера нельзя, ибо это противоречит принципу необслуживаемости изделия.

Нами предложено следующее решение данной проблемы. Поскольку повреждения возникают исключительно как результат незавершенных операций записи на диск, мы можем избежать повреждений, работая с диском в режиме "только на чтение" (read-only, r/o). Однако просто смонтировать весь диск read-only нельзя, поскольку для полноценной работы системы требуется, чтобы некоторые каталоги (/tmp, /var/run, /var/log, ...) работали в режиме "чтение и запись" (read/write, r/w). При этом записываемая в эти каталоги информация носит преходящий характер (временные файлы, .pid файлы, файлы с отладочными протоколами и т.д.) Поэтому полноценное решение проблемы выглядит так:

1. Диск PC-роутера разбиваем на два раздела, один read-only, другой read/write, и файловое дерево распределяем между разделами так, чтобы требующие модификации каталоги находились на втором из них;
2. Поскольку r/w раздел при выключении машины повреждается, при загрузке системы мы создаем его (mkfs) заново и инициализируем с мастер-копии, хранящейся на корневом разделе.

Детально реализация устойчивости PC-роутера к отключению питания в произвольные моменты времени обсуждается в приложении "Обеспечение целостности файловой системы при внезапных выключениях роутера".

3.2.3 IP-маршрутизация, фильтрация IP-пакетов

Для многих применений PC-роутеров достаточно статической маршрутизации, но возможен и запуск на PC-роутере демона динамической маршрутизации (gated, протоколы BGP-4, OSPF-2).

Может быть поддержана (ipfwadm) и фильтрация IP-пакетов

3.2.4 Ethernet-бриджинг

Ядро Linux поддерживает работу PC-роутера в режиме моста (bridge), позволяя объединять сегменты Ethernet в единую логическую сеть. При этом поддерживается протокол IEEE Spanning Tree 802.1d, позволяющий вносить избыточность в граф сети с целью повышения устойчивости к отказам отдельных сегментов сети.

3.2.5 IPX-маршрутизация

Linux поддерживает работу PC-роутера в режиме IPX-маршрутизатора (IPX router specification v1.20). Также поддерживается передача IPX пакетов по PPP-каналам, и туннелирование IPX-in-IP. Поддержана фильтрация IPX-пакетов.

3.2.6 Сервер безопасности (firewall)

Возможна организация на базе PC-роутера сервера безопасности (firewall), обеспечивающего строгую регламентацию доступа к машинам обслуживаемой сети из внешнего мира.

3.2.7 Дополнительные функции PC-роутера

3.2.7.1 Статистический учет

PC-роутер может выполнять статистический учет (ipfwadm-2.3) по IP/IPX-трафику и по использованию модемного пула.

3.2.7.2 Кэширующий nameserver

При невысокой скорости линии связи между локальной сетью и внешним миром, время разрешения доменных имен (преобразования имен в IP-номера) для машин локальной сети может быть существенно улучшено за счет запуска на PC-роутере демона named в кэширующем режиме.

3.2.7.3 Спулер печати

Подключение к PC-роутеру принтера позволяет использовать его как сетевой принтер. Причем возможна организация преобразования данных перед печатью, например, из формата Postscript в формат команд принтера.

3.2.7.4 Терминальный сервер, обслуживание модемного пула

В СТ "Ботик" модемный пул подключен не к центральному серверу, а к PC-роутеру trub-router, достаточно удаленному от центрального сервера (6 км, два IP-перехода: 10Base-FL и RadioEthernet).

Таким образом, среди прочего данный PC-роутер работает и как терминальный сервер. Он обслуживает 16 асинхронных портов с модемами, обрабатывает входные звонки dial-up пользователей и организует передачу "по IP-тунелям" потоков данных от модемов к центральному серверу. Реально же ("содержательно") работает с dial-up пользователями центральный сервер.

По этой же схеме организован прием FAX-сообщений на этот же модемный пул.

Организация терминального сервера на PC-роутере весьма эффективное решение. Оно позволяет освободить центральный сервер от обработки многочисленных прерываний от асинхронных портов и разместить модемный пул там, где это удобно.

Заинтересованному читателю рекомендуем сравнить функции и цены PC-роутера trub-router с его "железным" фирменным аналогом--претендентом в номинации "продукты для компьютерной связи" на выставке "Comdex/Spring'97" (см. http://www.equinox.com/termserv/termserv.html).

3.2.8 Удаленная конфигурация роутера

Удаленная конфигурация роутера производится в режиме терминального доступа по протоколам telnet или rlogin/rsh. Возможно также использование протокола SNMP.
