5.2. Объектно-ориентированные системы программирования

Рассмотрим проблемы реализации проекта, разработанного с использованием методологии OMT, в системах программирования объектно-ориентированных языков. В качестве примеров таких систем программирования будут рассмотрены системы программирования известных объектно-ориентированных языков C++, Eiffel и Smalltalk.

Все три модели методологии OMT, разработанные на этапе анализа требований к системе и уточненные на этапе ее проектирования, используются на этапе реализации программного обеспечения системы. Объектная модель определяет классы, атрибуты, иерархию наследования, зависимости. Динамическая модель определяет стратегию управления, которая будет принята в системе (процедурно-управляемая, событийно-управляемая, или многозадачная). Функциональная модель содержит функциональность объектов, которая должна быть воплощена в их методах.

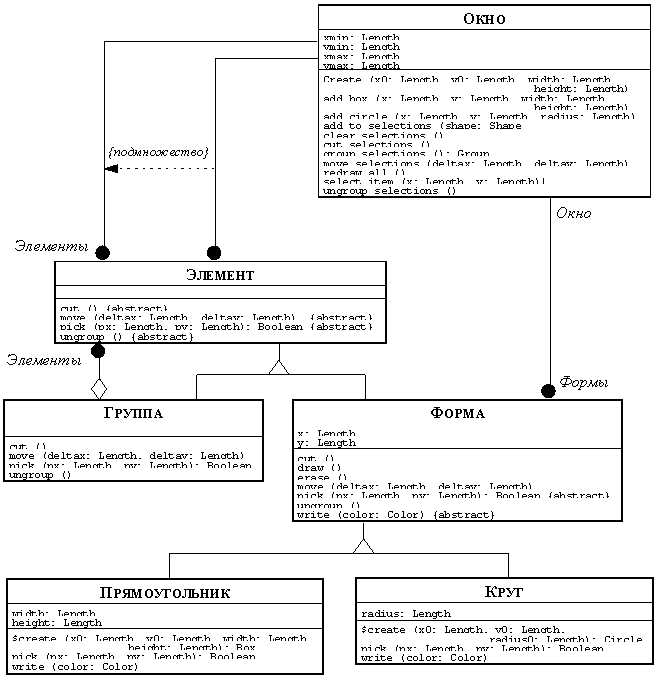

Рис. 5.1. Часть объектной модели графического редактора

Изложение будет вестись на примере реализации графического редактора, часть объектной модели которого представлена на рисунке 5.1. Редактор поддерживает манипулирование рекурсивными группами графических объектов, составленных из прямоугольников и овалов (в частности, кругов); при этом определена операция "сгруппировать", которая превращает группу объектов в единый объект (все это очень похоже на графическую подсистему редактора Microsoft Word).
