Коммутаторы Ethernet. Применение коммутаторов

Объединение концентраторов 10Base-T с помощью магистрального коммутатора

Магистральные коммутаторы прежде всего используются в качестве недорогой альтернативы многопротокольным маршрутизаторам для сегментирования сети. Например, при добавление в сеть, уже содержащую 100 узлов, некоторого количества производительных станций, работа этих станций в сети будет казаться замедленной. Выходом из положения может быть деление сети на несколько сегментов с использование магистрального коммутатора для связи этих сегментов.

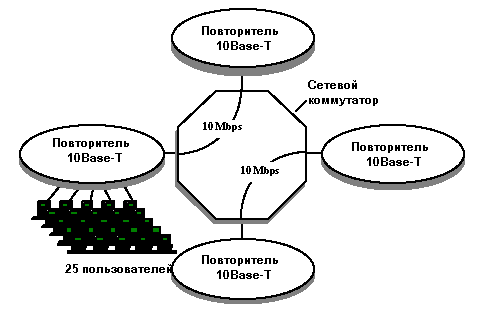

Рисунок 12

В приведенном на рисунке 12 примере интегральная пропускная способность составляет 40 Mbps (четыре сегмента 10 Mbps Ethernet). В такой ситуации можно использовать для сегментирования и мультипротокольный маршрутизатор, однако это будет дороже и сложнее. Если основной задачей является повышение производительности сети, установка коммутатора обеспечит наиболее простое и эффективное решение.

Выделенная полоса для каждого пользователя

Магистральные коммутаторы обеспечивают эффективное сегментирование сети, а коммутаторы для рабочих групп способны предоставить каждому пользователю всю полосу среды. Следовательно, коммутаторы для рабочих групп позволяют значительно повысить производительность работы каждого пользователя в группе и избавить от коллизий. Повышение производительности и снижение времени отклика обеспечивают гигантские преимущества по сравнению с использованием разделяемой среды.

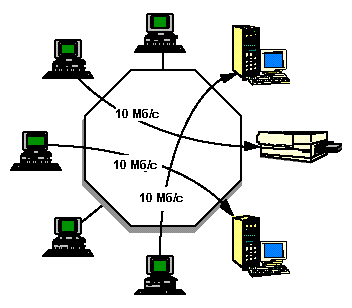

Рисунок 13

Рабочие группы с несколькими серверами

Если все узлы подключены к концентратору 10Base-T производительность будет невысокой за счет частых случаев одновременного обращения нескольких пользователей к одному серверу. Замена хаба 10Base-T коммутатором для рабочей группы может существенно повысить производительность работы группы.

Рабочие группы с архитектурой клиент-сервер

Для рабочих групп, где большая часть трафика связана с одним узлом (сервер) существенно повысить производительность можно за счет использования коммутатора, имеющего порты, работающие с более высокой скоростью, нежели скорость клиентов В таком случае сервер подключается к порту 100 Mbps, что позволяет избавиться от пробок при одновременном обращении к серверу нескольких пользователей (см. рисунок 8). Используя порт 100 Mbps для подключения сервера, можно обеспечить десять одновременных подключений со скоростью 10 Mbps. Порт 100 Mbps можно также использовать для подключения к магистральному коммутатору или концентратору 100 Mbps.

Объединение коммутаторов рабочих групп и корпоративных серверов

Создание больших сетей Ethernet на базе коммутаторов для рабочих групп требует организации скоростного соединения коммутаторов между собой. Кроме того, целесообразно организовать скоростную магистраль для доступа к серверам, используемым всеми рабочими группами сети. Для организации такой магистрали можно использовать коммутаторы или хабы 100 Mbps Ethernet, к портам которых подключаются коммутаторы рабочих групп как это показано на рисунке 14.

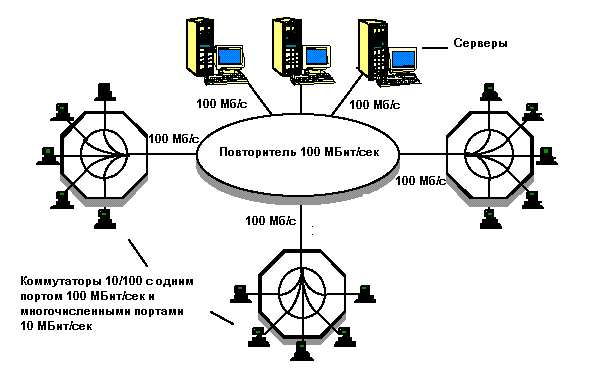

Рисунок 14

В нашем примере рабочие станции имеют выделенную полосу 10 Mbps для доступа к серверам через коммутатор рабочей группы и концентратор 100 Mbps Ethernet. Концентратор 100Base-T и корпоративные серверы обычно располагаются в одном помещении, а коммутаторы рабочих групп устанавливаются вблизи этих групп и соединяются с хабом стандартными кабелями.

Заключение

Коммутация Ethernet является недорогой высокопроизводительной технологией модернизации существующих сетей 10 Mbps Ethernet. Коммутатор является достойной альтернативой многопротокольным маршрутизаторам для деление больших сетей на несколько сегментов. Коммутаторы для рабочих групп предоставляют выделенную полосу каждому пользователю и, по сути, являются единственным эффективным способом модернизации сетей 10Base-T. Стоимость таких коммутаторов в расчете на один порт сегодня сравнима с ценой порта в сегментируемом наращиваемом концентраторе. При использовании вместе с магистралями 100 Mbps коммутаторы для рабочих групп позволяют организовать большие высокопроизводительные сети. Для организации эффективных магистралей 100 Mbps следует использовать коммутаторы 100 Mbps Ethernet, известные также как Fast Ethernet и 100Base-T. Коммутаторы можно использовать без внесения каких-либо изменений в существующие кабельные системы 10Base-T, оборудование рабочих станций и т.п., что позволяет значительно снизить расходы на модернизацию сетей.
