Спецификации физического уровня

Структура физического уровня и его связь с MAC-подуровнем

Для технологии Fast Ethernet разработаны различные варианты физического уровня, отличающиеся не только типом кабеля и электрическими параметрами импульсов, как это сделано в технологии 10 Мб/с Ethernet, но и способом кодирования сигналов и количеством используемых в кабеле проводников. Поэтому физический уровень Fast Ethernet имеет более сложную структуру, чем классический Ethernet. Эта структура представлена на рисунке 1.4.

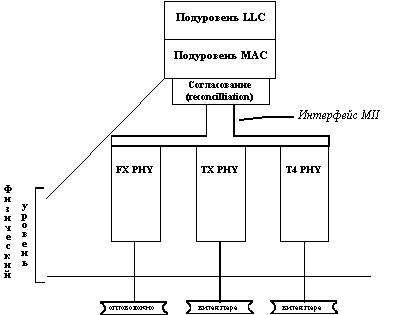

Рис. 1.4. Структура физического уровня Fast Ethernet

Физический уровень состоит из трех подуровней:

Устройство физического уровня (PHY) обеспечивает кодирование данных, поступающих от MAC-подуровня для передачи их по кабелю определенного типа, синхронизацию передаваемых по кабелю данных, а также прием и декодирование данных в узле-приемнике.

Интерфейс MII поддерживает независимый от используемой физической среды способ обмена данными между MAC-подуровнем и подуровнем PHY. Этот интерфейс аналогичен по назначению интерфейсу AUI классического Ethernet'а за исключением того, что интерфейс AUI располагался между подуровнем физического кодирования сигнала (для любых вариантов кабеля использовался одинаковый метод физического кодирования - манчестерский код) и подуровнем физического присоединения к среде, а интерфейс MII располагается между MAC-подуровнем и подуровнями кодирования сигнала, которых в стандарте Fast Ethernet три - FX, TX и T4.

Подуровень согласования нужен для того, чтобы согласовать работу подуровня MAC с интерфейсом MII.

Интерфейс MII

Существует два варианта реализации интерфеса MII: внутренний и внешний.

При внутреннем варианте микросхема, реализующая подуровни MAC и согласования, с помощью интерфеса MII соединяется с микросхемой трансивера внутри одного и того же конструктива, например, платы сетевого адаптера или модуля маршрутизатора (рисунок 1.5). Микросхема трансивера реализует все функции устройства PHY.

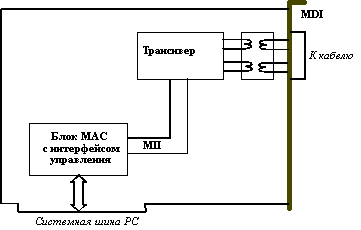

Рис. 1.5. Сетевой адаптер с внутренним интерфейсом MII

Внешний вариант соответствует случаю, когда трансивер вынесен в отдельное устройство и соединен кабелем MII через разъем MII с микросхемой MAC-подуровня (рисунок 1.6). Разъем MII в отличие от разъема AUI имеет 40 контактов, максимальная длина кабеля MII составляет 1 метр. Сигналы, передаваемые по интерфейсу MII, имеют амплитуду 5 В.

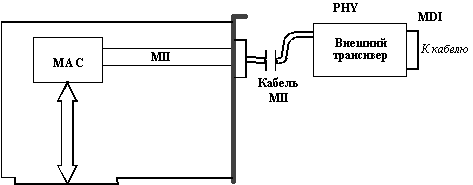

Рис. 1.6. Использование внешнего трансивера с интерфейсом MII

Интерфейс MII может использоваться не только для связи PHY с MAC, но и для соединения устройств PHY с микросхемой повторения сигналов в многопортовом повторителе-концентраторе (рисунок 1.7).

Рис. 1.7. Повторитель со встроенными устройствами PHY

Передача данных через MII

MII использует 4-битные порции данных для параллельной передачи их между MAC и PHY. Канал передачи данных от MAC к PHY образован 4-битной шиной данных, которая синхронизируется тактовым сигналом, генерируемым PHY, а также сигналом "Пере-
дача", генерируемым MAC-подуровнем.

Аналогично, канал передачи данных от PHY к MAC образован другой 4-битной шиной данных, которая синхронизируется тактовым сигналом и сигналом "Прием", которые генерируются PHY.

Сообщения об ошибках в MII

Если устройство PHY обнаружило ошибку в состоянии физической среды, то оно может передать сообщение об этом на подуровень MAC в виде сигнала "Ошибка приема" (receive error). MAC-подуровень (или повторитель) сообщают об ошибке устройству PHY с помощью сигнала "Ошибка передачи" (transmit error). Обычно, повторитель, получив от PHY какого-либо порта сигнал "Ошибка приема", передает на все устройства PHY остальных портов сигнал "Ошибка передачи".

Управление конфигурацией в MII

В MII определена двухпроводная шина для обмена между MAC и PHY управляющей информацией. MAC-подуровень использует эту шину для передачи PHY данных о режиме его работы. PHY передает по этой шине информацию по запросу о статусе порта и линии. Данные о конфигурации, а также о состоянии порта и линии хранятся соответственно в двух регистрах: регистре управления (Control Register) и регистре статуса (Status Register).

Регистр управления используется для установки скорости работы порта, для указания, будет ли порт принимать участие в процессе автопереговоров о скорости линии, для задания режима работы порта - полудуплексный или полнодуплексный, и т.п. Функция автопереговоров (Auto-negotiation) позволяет двум устройствам, соединенным одной линией связи, автоматически, без вмешательства оператора, выбрать наиболее высокоскоростной режим работы, который будет поддерживается обоими устройствами.

Регистр статуса содержит информацию о действительном текущем режиме работы порта, в том числе и в том случае, когда режим выбран в результате проведения автопереговоров.

Регистр статуса может содержать данные об одном из следующих режимов:

Физический уровень 100Base-FX - многомодовое оптоволокно

Физический уровень PHY ответственен за прием данных в параллельной форме от MAC-подуровня, трансляцию их в один (TX или FX) или три последовательных потока бит с возможностью побитной синхронизации и передачу их через разъем на кабель. Аналогично, на приемном узле уровень PHY должен принимать сигналы по кабелю, определять моменты синхронизации бит, извлекать биты из физических сигналов, преобразовывать их в параллельную форму и передавать подуровню MAC.

Структура физического уровня 100Base-FX представлена на рисунке 1.8.

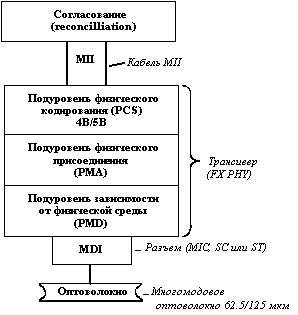

Рис. 1.8. Физический уровень PHY FX

Эта спецификация определяет работу протокола Fast Ethernet по многомодовому оптоволокну в полудуплексном и полнодуплексном режимах на основе хорошо проверенной схемы кодирования и передачи оптических сигналов, использующейся уже на протяжении ряда лет в стандарте FDDI. Как и в стандарте FDDI, каждый узел соединяется с сетью двумя оптическими волокнами, идущими от приемника (Rx) и от передатчика (Tx).

Между спецификациями PHY FX и PHY TX есть много общего, поэтому общие для двух спецификаций свойства будут даваться под обобщенным названием PHY FX/TX.

Метод кодирования 4B/5B

10 Мб/с версии Ethernet используют манчестерское кодирование для представления данных при передаче по кабелю. Метод кодирования 4B/5B определен в стандарте FDDI, и он без изменений перенесен в спецификацию PHY FX/TX. При этом методе каждые 4 бита данных MAC-подуровня (называемых символами) представляются 5 битами. Использование избыточного бита позволяет применить потенциальные коды при представлении каждого из пяти бит в виде электрических или оптических импульсов. Потенциальные коды обладают по сравнению с манчестерскими кодами более узкой полосой спектра сигнала, а, следовательно, предъявляют меньшие требования к полосе пропускания кабеля. Однако, прямое использование потенциальных кодов для передачи исходных данных без избыточного бита невозможно из-за плохой самосинхронизации приемника и источника данных: при передаче длинной последовательности единиц или нулей в течение долгого времени сигнал не изменяется, и приемник не может определить момент чтения очередного бита.

При использовании пяти бит для кодирования шестнадцати исходных 4-х битовых комбинаций, можно построить такую таблицу кодирования, в которой любой исходный 4-х битовый код представляется 5-ти битовым кодом с чередующимися нулями и единицами. Тем самым обеспечивается синхронизация приемника с передатчиком. Так как исходные биты MAC-подуровня должны передаваться со скоростью 100Мб/c, то наличие одного избыточного бита вынуждает передавать биты результирующего кода 4B/5B со скоростью 125 Мб/c, то есть межбитовое расстояние в устройстве PHY составляет 8 наносекунд.

Так как из 32 возможных комбинаций 5-битовых порций для кодирования порций исходных данных нужно только 16, то остальные 16 комбинаций в коде 4В/5B используются в служебных целях.

Наличие служебных символов позволило использовать в спецификациях FX/TX схему непрерывного обмена сигналами между передатчиком и приемником и при свободном состоянии среды, что отличает их от спецификации 10Base-T, когда незанятое состояние среды обозначается полным отсутствием на ней импульсов информации. Для обозначения незанятого состояния среды используется служебный символ Idle (11111), который постоянно циркулирует между передатчиком и приемником, поддерживая их синхронизм и в периодах между передачами информации, а также позволяя контролировать физическое состояние линии (рисунок 1.9).

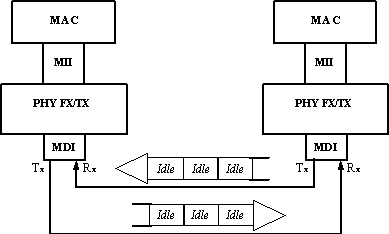

Рис. 1.9. Обмен символами Idle при незанятом состоянии среды

Существование запрещенных комбинаций символов позволяет отбраковывать ошибочные символы, что повышает устойчивость работы сетей с PHY FX/TX.

Для отделения кадра Ethernet от символов Idle используется комбинация символов Start Delimiter (пара символов JK), а после завершения кадра перед первым символом Idle вставляется символ T (рисунок 1.10).

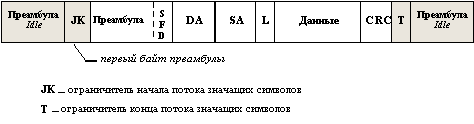

Рис. 1.10. Непрерывный поток данных спецификаций PHY FX/TX

Передача 5-битовых кодов по линии методом NRZI

После преобразования 4-битовых порций MAC-кодов в 5-битовые порции PHY их необходимо представить в виде оптических или электрических сигналов в кабеле, соединяющем узлы сети. Спецификации PHY FX и PHY TX используют для этого различные методы физического кодирования - NRZI и MLT-3 соответственно. Эти же методы определены в стандарте FDDI для передачи сигналов по оптоволокну (спецификация PMD) и витой паре (спецификация TP-PMD).

Рассмотрим метод NRZI - Non Return to Zero Invert to ones - метод без возврата к нулю с инвертированием для единиц. Этот метод представляет собой модификацию простого потенциального метода кодирования, называемого Non Return to Zero (NRZ), когда для представления 1 и 0 используются потенциалы двух уровней. В методе NRZI также используется два уровня потенциала сигнала, но потенциал, используемый для кодирования текущего бита зависит от потенциала, который использовался для кодирования предыдущего бита (так называемое дифференциальное кодирование). Если текущий бит имеет значение 1, то текущий потенциал представляет собой инверсию потенциала предыдущего бита, независимо от его значения. Если же текущий бит имеет значение 0, то текущий потенциал повторяет предыдущий.

Из описания метода NRZI видно, что для обеспечения частых изменений сигнала, а значит и для поддержания самосинхронизации приемника, нужно исключить из кодов слишком длинные последовательности нулей. Коды 4B/5B построены так, что гарантируют не более трех нулей подряд при любом сочетании бит в исходной информации. На рисунке 1.11 приведен пример кодирования последовательности бит методами NRZ и NRZI.

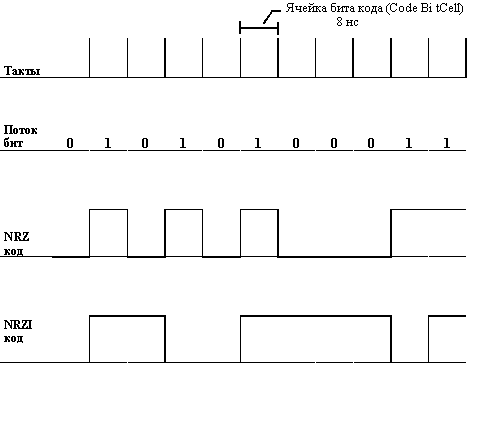

Рис. 1.11. Сравнение методов кодирования NRZ и NRZI

Основное преимущество NRZI кодирования по сравнению с NRZ кодированием в более надежном распознавании передаваемых 1 и 0 на линии в условиях помех.

Физический уровень 100Base-TХ - двухпарная витая пара

Структура физического уровня спецификации PHY TX представлена на рисунке 1.12.

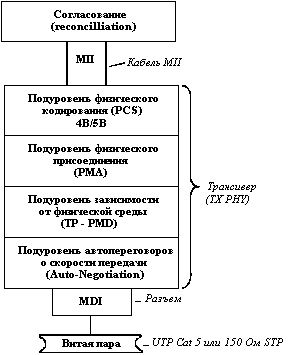

Рис. 1.12. Структура физического уровня PHY TX

Основные отличия от спецификации PHY FX - использование метода MLT-3 для передачи сигналов 5-битовых порций кода 4В/5B по витой паре, а также наличие функции автопереговоров (Auto-negotiation) для выбора режима работы порта.

Метод MLT-3 использует потенциальные сигналы двух полярностей для представления 5-битовых порций информации (рисунок 1.13).

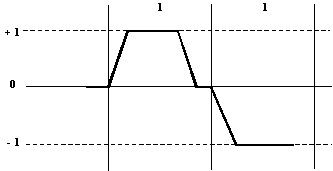

Рис. 1.13. Метод кодирования MLT-3

Кроме использования метода MLT-3, спецификация PHY TX отличается от спецификации PHY FX тем, что в ней используется пара шифратор-дешифратор (scrambler/de-
scrambler), как это определено в спецификации ANSI TP-PMD. Шифратор принимает 5-битовые порции данных от подуровня PCS, выполняющего кодирование 4B/5B, и зашифровывает сигналы перед передачей на подуровень MLT-3 таким образом, чтобы равномерно распределить энергию сигнала по всему частотному спектру - это уменьшает электромагнитное излучение кабеля.

Auto-negotiation - автопереговоры по принятию режима работы порта

Спецификации PHY TX и PHY T4 поддерживают функцию Auto-negotiation, с помощью которой два взаимодействующих устройства PHY могут автоматически выбрать наиболее эффективный режим работы.

Описанная ниже схема Auto-negotiation является теперь стандартом технологии 100Base-T. До этого производители применяли различные собственные схемы автоматического определения скорости работы взаимодействующих портов, которые не были совместимы. Принятую в качестве стандарта схему Auto-negotiation предложила первоначально компания National Semiconductor под названием NWay.

Всего в настоящее время определено 5 различных режимов работы, которые могут поддерживать устройства PHY TX или PHY T4 на витых парах:

10Base-T ( 2 пары категории 3

10Base-T full-duplex ( 2 пары категории 3

100Base-TX ( 2 пары категории 5 (или Type 1A STP)

100Base-TX full-duplex ( 2 пары категории 5 (или Type 1A STP)

100Base-T4 ( 4 пары категории 3

Режим 10Base-T имеет самый низкий приоритет при переговорном процессе, а режим 100Base-T4 - самый высокий. Переговорный процесс происходит при включении питания устройства, а также может быть инициирован и в любой момент модулем управления.

Для организации переговорного процесса используются служебные сигналы проверки целостности линии технологии 10Base-T - link test pulses, если узел-партнер поддерживает только стандарт 10Base-T. Узлы, поддерживающие функцию Auto-negotiation, также используют существующую технологию сигналов проверки целостности линии, при этом они посылают пачки таких импульсов, инкапсулирующие информацию переговорного процесса Auto-negotiation. Такие пачки носят название Fast Link Pulse burst (FLP).

Устройство, начавшее процесс auto-negotiation, посылает своему партнеру пачку импульсов FLP, в котором содержится 8-битное слово, кодирующее предлагаемый режим взаимодействия, начиная с самого приоритетного, поддерживаемого данным узлом.

Если узел-партнер поддерживает функцию Auto-negotuiation и также может поддерживать предложенный режим, то он отвечает пачкой импульсов FLP, в которой подтверждает данный режим и на этом переговоры заканчиваются. Если же узел-партнер может поддерживать менее приоритетный режим, то он указывает его в ответе и этот режим выбирается в качестве рабочего. Таким образом, всегда выбирается наиболее приоритетный общий режим узлов.

Узел, который поддерживает только технологию 10Base-T, каждые 16 миллисекунд посылает импульсы для проверки целостности линии, связывающей его с соседним узлом. Такой узел не понимает запрос FLP, который делает ему узел с функцией Auto-negotiation, и продолжает посылать свои импульсы. Узел, получивший в ответ на запрос FLP только импульсы проверки целостности линии, понимает, что его партнер может работать только по стандарту 10Base-T и устанавливает этот режим работы и для себя.

Полнодуплексный режим работы

Узлы, поддерживающие спецификации PHY FX и PHY TX, могут работать в полнодуплексном режиме (full-duplex mode). В этом режиме не используется метод доступа к среде CSMA/CD и отсутствует понятие коллизий - каждый узел одновременно передает и принимает кадры данных по каналам Tx и Rx.

Полнодуплексная работа возможна только при соединения сетевого адаптера с коммутатором или же при непосредственном соединении коммутаторов.

При полнодуплексной работе стандарты 100Base-TX и 100Base-FX обеспечивают скорость обмена данными между узлами 200 Мб/с.

Полнодуплексный режим работы для сетей 100Base-T пока не принят комитетом IEEE в качестве стандарта. Тем не менее многие производители выпускают как сетевые адаптеры, так и коммутаторы для этого режима. Из-за отсутствия стандарта эти продукты не обязательно корректно работают друг с другом.

В полнодуплексном режиме необходимо определить процедуры управления потоком кадров, так как без этого механизма возможны ситуации, когда буферы коммутатора переполнятся и он начнет терять кадры Ethernet, что всегда крайне нежелательно, так как восстановление информации будет осуществляться более медленными протоколами транспортного или прикладного уровней.

Ввиду отсутствия стандартов на полнодуплексные варианты Ethernet'a каждый производитель сам определяет способы управления потоком кадров в коммутаторах и сетевых адаптерах. Обычно, при заполнении буфера устройства до определенного предела, это устройство посылает передающему устройству сообщение о временном прекращении передачи (XOFF). При освобождении буфера посылается сообщение о возможности возобновить передачу (XON).

Физический уровень 100Base-T4 - четырехпарная витая пара

Спецификация PHY T4 была разработана для того, чтобы можно было использовать для высокоскоростного Ethernet'а имеющуюся проводку на витой паре категории 3. Эта спецификация использует все 4 пары кабеля для того, чтобы можно было повысить общую пропускную способность за счет одновременной передачи потоков бит по нескольким витым парам.

Структура физического уровня PHY T4 изображена на рисунке 1.14.

Рис. 1.14. Физический уровень PHY T4

Вместо кодирования 4B/5В в этом методе используется кодирование 8B/6T. Каждые 8 бит информации MAC-уровня кодируются 6-ю троичными цифрами (ternary symbols), то есть цифрами, имеющими три состояния. Каждая троичная цифра имеет длительность 40 наносекунд. Группа из 6-ти троичных цифр затем передается на одну из трех передающих витых пар, независимо и последовательно. Четвертая пара всегда используется для прослушивания несущей частоты в целях обнаружения коллизии. Скорость передачи данных по каждой из трех передающих пар равна 33.3 Мб/c, поэтому общая скорость протокола 100Base-T4 составляет 100 Мб/c. В то же время из-за принятого способа кодирования скорость изменения сигнала на каждой паре равна всего 25 Мбод, что и позволяет использовать витую пару категории 3.

На рисунке 1.15 показано соединение порта MDI сетевого адаптера 100Base-T4 с портом MDI-X повторителя. Из рисунка видно, пара 1-2 всегда используется для передачи данных от порта MDI к порту MDI-X, пара 3-6 всегда используется для приема данных портом MDI от порта MDI-X, а пары 4-5 и 7-8 являются двунаправленными и используются и для приема, и для передачи, в зависимости от потребности.

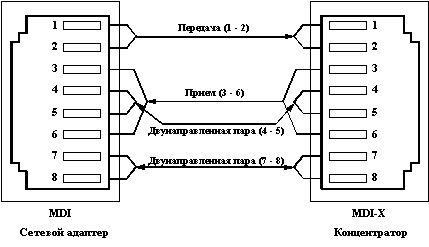

Рис. 1.15. Соединение узлов по спецификации PHY T4
