Пример корпоративной сети на технологии 100VG-AnyLAN

В качестве примера применения технологии 100VG-AnyLAN для крупной корпоративной сети, рассмотрим предложение компании Hewlett-Packard по модернизации той же сети университетского кампуса, которую мы рассмотрели в разделе 1.9. В планы организаторов мероприятия High-Speed LAN Shoot-Out III как раз и входило сравнение проектов, основанных на конкурирующих высокоскоростных технологиях, для одной и той же реальной крупной сети.

Предложение компании Hewlett-Packard иллюстрирует рисунок 3.10.

Интересно, что компания Hewlett-Packard, как и компания 3Com, решила оставить в качестве магистрали сети, охватывающей все здания кампуса, кольцо FDDI .

Основное внимание в проекте отводится сетям здания. Рабочие группы образуются на основе концентраторов 100VG Hub-15. В отличие от предложения 3Com, решившей централизовать основные серверы здания за счет их непосредственного подключения к коммутатору здания. В проекте Hewlett-Packard серверы оставлены там, где они и находились - в рабочих группах.

Каждое здание снабжается одним центральным коммутатором LAN Switch 16, способным коммутировать сегменты Ethernet, 10Base-T и сегменты 100VG. Устройства LAN Switch 16 используются для коммутации сетей этажей, а также для коммутации сегментов Ethernet, образованных 60 пользователями компьютеров Macintosh.

Для подключения сети здания к магистральному кольцу FDDI используется маршрутизатор модели 650 компании Hewlett-Packard с интерфейсом 100VG и FDDI.

Модернизацию сети предлагается провести за 5 этапов.

На первом этапе нужно провести тестирование всех четырех пар кабельной системы на соответствие требованиям 100VG. Затем эта технология внедряется в некоторых рабочих группах, там, где повышенная производительность нужна в первую очередь.

На втором этапе в здании устанавливается коммутатор AN Switch 16 и маршрутизатор 100VG/FDDI. Количество рабочих групп, перешедших на 100VG, также существенно увеличивается.

На третьем этапе все рабочие группы во всех зданиях переходят на технологию 100VG.

Четвертый этап состоит в мониторинге сетевого трафика с целью выявления сегментов, которые необходимо выделить для прямого подключения к коммутаторам. Возможно увеличение числа коммутаторов в некоторых зданиях.

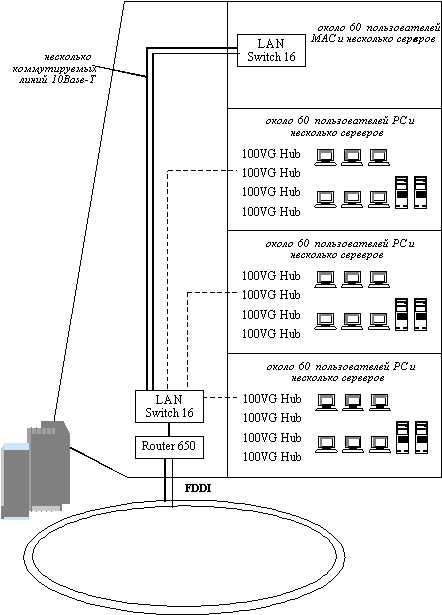

Рис. 3.10. Применение технологии 100VG-AnyLAN в сети университетского кампуса

И, наконец, пятый этап, который возможен в более отдаленном будущем, может состоять в переходе от технологии FDDI на магистрали сети к гигабитным технологиям, к которым собирается присоединиться и вариант 1000VG, разрабатываемый в настоящее время.
