Рассмотрим последовательность событий в сети 100VG-AnyLAN при передаче кадра данных от одной станции другой через концентратор.
Будем считать, что узел посылает в сеть один кадр данных с нормальным приоритетом. На рисунке 3.9 приведены 9 этапов этого процесса.

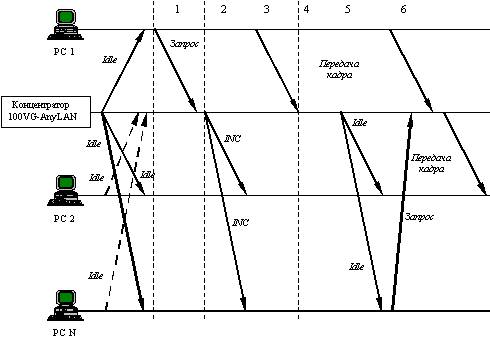

Рис. 3.9. Этапы передачи кадра данных через сеть 100VG-AnyLAN
Процесс начинается с получения МАС-уровнем конечного узла кадра данных от уровня LLC. После этого МАС-уровень добавляет к кадру адрес источника и дополняет поле данных, если сеть поддерживает формат кадров 802.3 и поле данных кадра LLC оказалось меньше 46 байт.
На этапе 1 узел PC1 посылает в концентратор запрос нормального приоритета: тон 1 по каналу 2 и тон 2 по каналу 3.
Во время цикла кругового опроса концентратор выбирает запрос узла PC1 на обслуживание, в результате чего он прекращает генерацию комбинации сигнальных тонов "Про-
стой" по каналам 0 и 1, очищая линию для передачи кадра по всем четырем каналам.
Затем концентратор предупреждает всех потенциальных получателей - узлы PC2 - PCn сети - о том, что им может быть направлен кадр данных. Для этого он посылает им сообщение "Поступление кадра" в форме тона 1 на канале 0 и тона 2 на канале 2 (этап 2).
Узлы - потенциальные получатели кадра прекращают посылку сигнальных тонов по каналам 2 и 3, очищая линию связи для передачи по всем четырем каналам кадра данных.
Тем временем узел-источник кадра обнаруживает, что линия свободна и передает кадр с уровня МАС на уровень PMI для подготовки его к передаче по кабелю.
Уровень PMI распределяет данные между четырьмя каналами, шифрует квинтеты данных и кодирует квинтеты в 60-битный код 5В/6B. Добавляются преамбула, стартовый и конечный ограничители по каждому каналу.
Уровень PMD начинает передавать кадр концентратору, используя NRZ кодирование (этап 3).
По мере поступления данных кадра концентратор декодирует адрес назначения (этап 4).
Затем кадр передается через соответствующий порт тому узлу, который имеет адрес, совпадающий с адресом назначения кадра (этап 5). В это же время концентратор перестает посылать сигнал "Поступление кадра" и начинает генерировать сигналы "Простой" всем остальным узлам (этап 6). Эти узлы теперь могут посылать запросы на передачу своих кадров концентратору.
