В качестве примера рассмотрим проект корпоративной сети АО "ЛУКойл-Кога-
лымнефтегаз" и "Нефтекомбанка", выполненный интеграционной российской компанией IBS Network Solutions (рисунок 2.31).

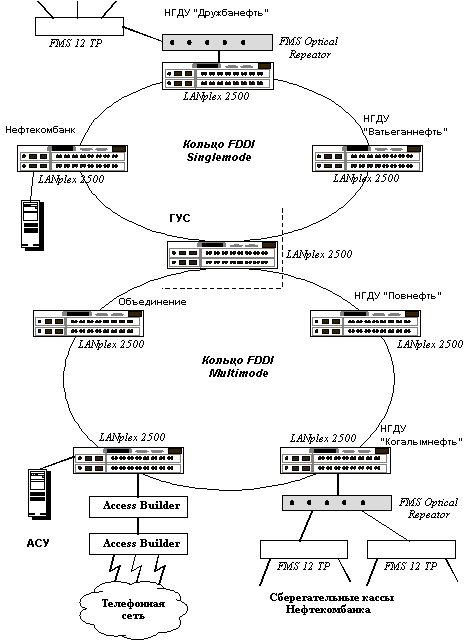

Рис. 2.31. Сеть АО "ЛУКойл-Когалымнефтегаз", построенная с использованием технологии FDDI
АО "ЛУКойл-Когалымнефтегаз" представляет собой одно из крупнейших в России объединений, действующих на рынке нефтегазодобычи. В структуру объединения входит "Нефтекомбанк". Подавляющее число административных зданий объединения расположены на относительно небольшой территории (диаметром порядка 7 км) города Когалым.
К моменту начала осуществления проекта в некоторых зданиях работали локальные сети с общим числом компьютеров около 700, но соединения между сетями зданий отсутствовали.
В предложенном проекте семь зданий АО на территории города Когалым объединяются на основе оптоволоконного кабеля и технологии FDDI. В каждом здании установлен центральный для сети здания коммутатор LANplex 2500, позволяющий осуществлять коммутацию двух сетей FDDI или коммутацию одной сети FDDI с 8-ю сегментами Ethernet. При подключении к кольцу FDDI используется подключение типа DAС на многомодовом или одномодовом оптоволоконном кабеле.
В предложенном проекте используется два магистральных кольца FDDI, объединенные коммутатором LANplex.
К каждому из магистральных колец подключается несколько сетей зданий с помощью своих коммутаторов LANplex. Подключение по схеме DAC обеспечивает надежное функционирование магистральных колец, изоляция сетей зданий на физическом уровне осуществляется с помощью оптических обходных переключателей Optical Bypass Switch.
Сети этажей и функциональных подразделений зданий используют технологию Ethernet. Сегменты Ethernet подключаются к коммутатору LANplex через порты его коммутирующего модуля Ethernet. Некоторые удаленные небольшие сети подключаются к магистральной сети не по технологии FDDI, а по технологии 10Base-FL, используя оптоволоконные повторители FMS Optical Repeater.
Все коммуникационное оборудование сети управляется с помощью системы управления Transcend Enterprise Manager компании 3Сом.
