Рассмотрим физический подуровень PMD (Physical Media Dependent layer), определенный в стандарте FDDI для оптоволокна - Fiber PMD.
Эта спецификация определяет аппаратные компоненты для создания физических соединений между станциями: оптические передатчики, оптические приемники, параметры кабеля, оптические разъемы. Для каждого из этих элементов указываются конструктивные и оптические параметры, позволяющие станциям устойчиво взаимодействовать на определенных расстояниях.
Физическое соединение - основной строительный блок сети FDDI. Типичная структура физического соединения представлена на рисунке 2.10.

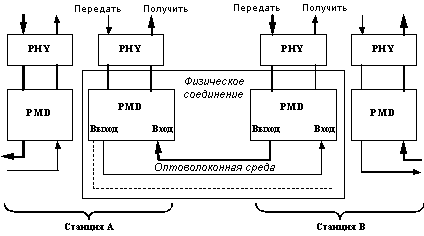

Рис. 2.10. Физическое соединение сети FDDI
Каждое физическое соединение состоит из двух физических связей - первичной и вторичной. Эти связи являются односторонними - данные передаются от передатчика одного устройства PHY к приемнику другого устройства PHY.
В стандарте Fiber PMD в явном виде не определены предельные расстояния между парой взаимодействующих устройств по одному физическому соединению.
Вместо этого в стандарте определен максимальный уровень потерь мощности оптического сигнала между двумя станциями, взаимодействующими по одной физической связи. Этот уровень равен -11 dB, где
dB = 10 log P2/P1,
причем P1 - это мощность сигнала на станции-передатчике, а P2 - мощность сигнала на входе станции-приемника. Так как мощность по мере передачи сигнала по кабелю уменьшается, то затухание получается отрицательным.
В соответствии с принятыми в стандарте Fiber PMD параметрами затухания кабеля и выпускаемыми промышленностью соединителями, считается, что для обеспечения затухания -11 dB длина оптического кабеля между соседними узлами не должна превышать 2 км.
Более точно можно рассчитать корректность физического соединения между узлами, если принять во внимание точные характеристики затухания, вносимые кабелем, разъемами, спайками кабеля, а также мощность передатчика и чувствительность приемника.
Стандарт Fiber PMD определяет следующие предельные значения параметров элементов физического соединения (называемые FDDI Power Budget):
| Категория элемента | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная мощность передатчика | - 14 dBm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальная мощность передатчика | - 20 dBm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная принимаемая мощность | - 14 dBm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальная принимаемая мощность | - 31 dBm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальные потери между станциями | - 11dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальные потери на км кабеля | - 2.5 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Абсолютные значения мощности оптических сигналов (для выхода передатчика и для входа приемника) измеряются в децибелах по отношению к стандартной мощности в 1 милливатт (mW) и обозначаются как dBm:
dBm = 10 log P/1,
где мощность Р также измерена в милливаттах.
Из значений таблицы видно, что максимальные потери между станциями в -11 dB соответствуют наихудшему сочетанию предельных значений мощности передатчика (- 20 dBm) и приемника (- 31 dBm).
Основной вид кабеля для стандарта Fiber PMD - многомодовый кабель с диаметром сердечника 62.5 мкм и диаметром отражающей оболочки 125 мкм. Спецификация Fiber PMD не определяет требования к затуханию кабеля в dB на км, а только требует соблюдения требования по общему затуханию в -11 dB между станциями, соединенными кабелем и разъемами. Полоса пропускания кабеля должна быть не хуже чем 500 МГц на км.
Кроме основного вида кабеля, спецификация Fiber PMD допускает использование многомодовых кабелей с диаметром сердечника в 50 мкм, 85 мкм и 100 мкм.
В качестве разъемов стандарт Fiber PMD определяет оптические разъемы MIC (Media Interface Connector). Разъем MIC обеспечивает подключение 2-х волокон кабеля, соединенных с вилкой MIC, к 2-м волокнам порта станции, соединенными с розеткой MIC. Стандартизованы только конструктивные параметры розетки MIC, а любые вилки MIC, подходящие к стандартным розеткам MIC, считаются пригодными к использованию.
Спецификация Fiber PMD не определяет уровень потерь в разъеме MIC. Этот уровень - дело производителя, главное, чтобы выдерживался допустимый уровень потерь -11 dB во всем физическом соединении.
Разъемы MIC должны иметь ключ, обозначающий тип порта, что должно предотвратить неверное соединение разъемов. Определено четыре различных типа ключа:

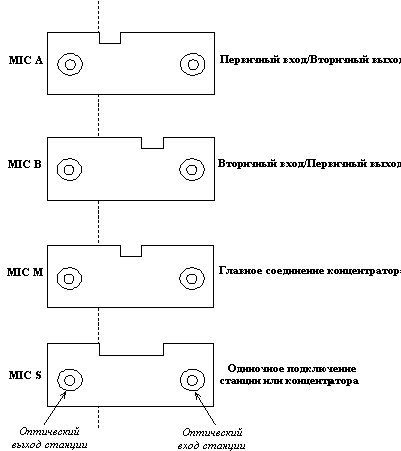

Виды ключа для этих типов разъемов приведены на рисунке 2.11.
Рис. 2.11. Ключи разъемов MIC
Кроме разъемов MIC, допускается использовать разъемы ST и SC, выпускаемые промышленностью.
В качестве источника света допускается использование светодиодов (LED) или лазерных диодов с длиной волны 1.3 мкм.
Кроме многомодового кабеля, допускается использование более качественного одномодового кабеля (Single Mode Fiber, SMF) и разъемов SMF-MIC для этого кабеля. В этом случае дальность физического соединения между соседними узлами может увеличиться до 40 км - 60 км, в зависимости от качества кабеля, разъемов и соединений. Требования, определенные в спецификации SMF-PMD, для мощности на выходе передатчика и входе приемника, те же, что и для одномодового кабеля.
Спецификация на Fiber PMD требует от этого уровня выполнения функции Signal_Detect по определению факта наличия оптических сигналов на входе физического соединения станции. Этот сигнал передается на уровень PHY, где используется функцией определения статуса линии Line State Detect (рисунок 2.12).
Уровень PMD генерирует для PHY признак присутствия оптического сигнала Signal_Detect, если мощность входного сигнала превышает -43.5 dBm, а снимает его при уменьшении этой мощности до -45 dBm и ниже. Таким образом, имеется гистерезис в 1.5 dBm для предотвращения частых изменений статуса линии при колебании входной мощности сигнала около -45 dBm.

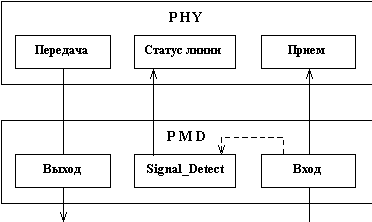

Рис. 2.12. Функция определения сигнала на входе PMD
