Введение. Тенденция вытеснения концентраторов и маршрутизаторов коммутаторами

Транспортная система локальных сетей масштаба здания или кампуса уже достаточно давно стала включать разнообразные типы активного коммуникационного оборудования - повторители, концентраторы, коммутаторы и маршрутизаторы, соединенные в сложные иерархические структуры, вроде той, которая изображена на рисунке 1.1.

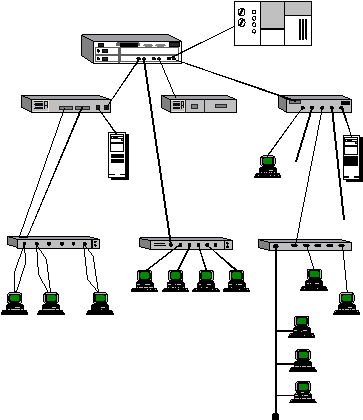

Рис. 1.1. Типичная структура сети здания или кампуса

Активное оборудование управляет циркулирующими в сети битами, кадрами и пакетами, стараясь организовать их передачу так, чтобы данные терялись как можно реже, а попадали к адресатам как можно быстрее, в соответствии с потребностями трафика работающих в сети приложений.

Описанный подход стал нормой при проектировании крупных сетей и полностью вытеснил сети, построенные исключительно на основе пассивных сегментов кабеля, которыми совместно пользуются для передачи информации компьютеры сети. Преимущества сетей с иерархически соединенным активным оборудованием не раз проверены на практике и сейчас никем не оспариваются.

И, если не обращать внимание на типы используемого оборудования, а рассматривать их просто как многопортовые черные ящики, то может сложиться впечатление, что никаких других изменений в теории и практике построения локальных сетей нет - предлагаются и реализуются очень похожие схемы, отличающиеся только количеством узлов и уровней иерархии коммуникационного оборудования.

Однако, качественный анализ используемого оборудования говорит об обратном. Изменения есть, и они существенны. За последние год-два коммутаторы стали заметно теснить другие виды активного оборудования с казалось бы прочно завоеванных позиций. Несколько лет назад в типичной сети здания нижний уровень иерархии всегда занимали повторители и концентраторы, верхний строился с использованием маршрутизаторов, а коммутаторам отводилось место где-то посередине, на уровне сети этажа. К тому же, коммутаторов обычно было немного - их ставили только в очень загруженные сегменты сети или же для подключения сверхпроизводительных серверов.

Коммутаторы стали вытеснять маршрутизаторы из центра сети на периферию (рисунок 1.2), где они использовались для соединения локальной сети с глобальными.

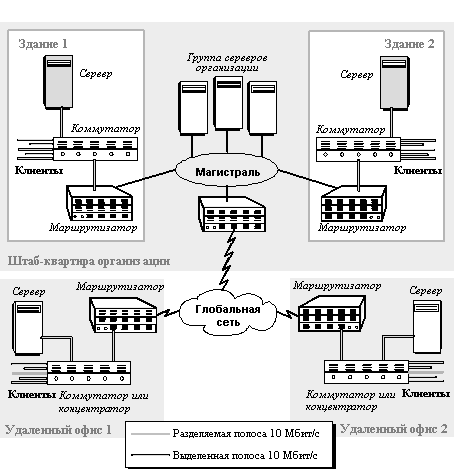

Рис. 1.2. Совместное использование коммутаторов и маршрутизаторов

Центральное место в сети здания занял модульный корпоративный коммутатор, который объединял на своей внутренней, как правило, очень производительной, магистрали все сети этажей и отделов. Коммутаторы потеснили маршрутизаторы потому, что их показатель "цена/производительность", рассчитанный для одного порта, оказался гораздо ниже при приближающихся к маршрутизаторам функциональным возможностям по активному воздействию на передаваемый трафик. Сегодняшние корпоративные коммутаторы умеют многое из того, что несколько лет назад казалось исключительной прерогативой маршрутизаторов: транслировать кадры разных технологий локальных сетей, например Ethernet в FDDI, осуществлять фильтрацию трафика по различным условиям, в том числе и задаваемым пользователем, изолировать трафик одного сегмента от другого и т.п. Коммутаторы ввели также и новую технологию, которая до их появления не применялась - технологию виртуальных сегментов, позволяющих перемещать пользователей из одного сегмента в другой чисто программным путем, без физической перекоммутации разъемов. И при всем при этом стоимость за один порт при равной производительности у коммутаторов оказывается в несколько раз ниже, чем у маршрутизаторов.

После завоевания магистрального уровня корпоративной сети коммутаторы начали наступление на сети рабочих групп, где до этого в течение последних пяти лет всегда использовались многопортовые повторители (концентраторы) для витой пары, заменившие пассивные коаксиальные сегменты. Появились коммутаторы, специально предназначенные для этой цели - простые, часто неуправляемые устройства, способные только быстро передавать кадры с порта на порт по адресу назначения, но не поддерживающие всей многофункциональности корпоративных коммутаторов. Стоимость таких коммутаторов в расчете на один порт быстро снижается и, хотя порт концентратора по-прежнему стоит меньше порта коммутатора рабочей группы, тенденция к сближению их цен налицо.

Подтверждением этой тенденции могут служить данные исследовательских компаний InStat и Dell'Oro Group за 1996 год и их прогноз на 1998 год:

19961998Процент снижения
за два года
Средняя цена за порт концентратора
Ethernet$101$946.9%
Fast Ethernet$200$14527.5%
Средняя цена за порт коммутатора
Ethernet$427$20053%
Fast Ethernet$785$50036.3%
Отношение порт коммутатора/порт концентратора
Ethernet4.222.1

Fast Ethernet3.93.4


Эти данные собраны по всем классам коммутаторов, от уровня рабочей группы до магистрального уровня, где концентраторы не применяются, поэтому сопоставление концентраторов только с коммутаторами рабочих групп дало бы еще более близкие в стоимостном отношении результаты, так как стоимость за порт Ethernet у отдельных коммутаторов доходит до $150, то есть всего в полтора раза превышает стоимость порта концентратора Ethernet.

В то же время производительность сети, построенной на коммутаторе, обычно в несколько раз превышает производительность аналогичной сети, построенной с использованием концентратора. Так как плата за повышение производительности не так уж велика и постоянно снижается, то многие сетевые интеграторы все чаще соглашаются с ней для снижения задержек в своей сети. С распространением работающих в реальном времени приложений ущерб от транспортных задержек становится все ощутимее, а нагрузка на транспортную систему возрастает, что еще больше стимулирует приближение таких высокопроизводительных устройств, как коммутаторы, к пользовательским компьютерам.

Естественно, тенденция повышения роли коммутаторов в локальных сетях не имеет абсолютного характера. И у маршрутизаторов, и у концентраторов по-прежнему имеются свои области применения, где их применение более рационально, чем коммутаторов. Маршрутизаторы остаются незаменимыми при подключении локальной сети к глобальной. Кроме того, маршрутизаторы хорошо дополняют коммутаторы при построении виртуальных сетей из виртуальных сегментов, так как дают испытанный способ объединения сегментов в сеть на основании их сетевых адресов.

Концентраторы также имеют сегодня свою нишу. По-прежнему существует большое количество случаев, когда трафик в рабочей группе невелик и направлен к одному серверу. В таких случаях высокая производительность коммутатора мало что дает конечному пользователю - при замене концентратора на коммутатор он ее практически не почувствует.

Тем не менее, в локальных сетях появляется все больше коммутаторов, и эта ситуация вряд ли коренным образом изменится в ближайшем будущем. Некоторые новые технологии, такие как ATM, вообще используют коммутацию как единственный способ передачи данных в сети, другие, например, Gigabit Ethernet - рассматривают ее в качестве, хотя и не единственного, но основного способа связи устройств в сети.
