Глава 9. HSSI.

Библиографическая справка

Бесспорной тенденцией развития сетей является увеличение скорости связи. В последнее время с появлением интерфейса Fiber Distributed Data Interface (FDDI) (Волоконно-оптический интерфейс по распределенным данным) локальные сети переместились в диапазон скоростей до 100 Mb/сек. Прикладные программы для локальных сетей, стимулирующие это увеличение скоростей, включают передачу изображений, видеосигналов и современные прикладные задачи передачи распределенной информации (клиент-устройство обслуживания). Более быстродействующие компьютерные платформы будут продолжать стимулировать увеличение скоростей в окружениях локальных сетей по мере того, как они будут делать возможными новые высокоскоростные прикладные задачи.

Уже разработаны линии глобальных сетей (WAN) с более высокой пропускной способностью, чтобы соответствовать постоянно растущим скоростям LAN и сделать возможным увеличение протяженности канала универсальной вычислительной машины через глобальные сети. Технологии WAN, такие как Frame Relay (Реле блока данных), Switched Multimegabit Data Service (SMDS) (Обслуживание переключаемых мультимегабитовых информационных каналов), Synchronous Optical Network (Sonet) (Синхронная оптическая сеть) и Broadband Integrated Services Digital Network (Broadband ISDN, или просто BISDN) (Широкополосная цифровая сеть с интегрированными услугами), использовали преимущества новых цифровых и волоконно-оптических технологий для того, чтобы обеспечить WAN иную роль, чем роль узкого бутылочного горлышка в сквозной передаче через большие географические пространства. Дополнительная информация по Frame Relay и SMDS приведена соответственно в Главе 14 "Frame Relay" и Главе 15 "SMDS".

С достижением более высоких скоростей в окружениях как локальных, так и глобальных сетей, насущной необходимостью стал интерфейс data terminal equipment (DTE)/data circuit-terminating equipment (DCE) (Интерфейс "терминальное оборудование/оборудование завершения работы информационной цепи"), который мог бы соединить эти два различных мира и не стать при этом узким бутылочным горлышком. Стандарты классических интерфейсов DTE/DCE, таких как RS-232 и V.35, не способны обеспечить скорости Т3 или аналогичные им скорости. К концу 1980 гг. стало очевидно, что необходим новый протокол DTE/DCE.

High-Speed Serial Interface (HSSI) (Высокоскоростной последовательный интерфейс) является интерфейсом DTE/DCE, разработанным компаниями Cisco Systems и T3Plus Networking, чтобы удовлетворить перечисленные выше потребности. Спецификация HSSI доступна для любой организации, которая хочет реализовать HSSI. Пока что распределено свыше 150 копий этой спецификации, и десятки компаний либо уже реализовали одно из технических решений HSSI, либо находятся в стадии реализации. Менее чем за 3 года HSSI стала настоящим промышленным стандартом.

В настоящее время HSSI находится в стадии процесса официальной стандартизации в комитете Ассоциации электронной промышленности (EIA/TIATR30.2) Американскогo национальногo институтa стандартизации (ANSI). Недавно он был передан в организации "Международный Консультативный Комитет по Телеграфии и Телефонии" (CCITT) и "Международная Организация по Стандартизации" (ISO); ожидается, что он будет стандартизирован обеими организациями.

Основы технологии

HSSI определяет как электрический, так и и физический интерфейсы DTE/DCE. Следовательно, он соответствует физическому уровню эталонной модели OSI. Технические характеристики HSSI обобщены на Рис. 9-1.

Max. signal rate52 Mbps
Max. cable length50 feet
Connector pins50
InterfaceDTE-DCE
Electrical technologyDifferential ECL
Typical power consumption610 mW
TopologyPoint-to-point
Cable typeShielded twisted pair

Figure 9-1 HSSI Technical Characteristics

Максимальная скорость передачи сигнала HSSI равна 52 Mb/сек. На этой скорости HSSI может оперировать скоростями Т3 (45 Mb/сек) большинства современных быстродействующих технологий WAN, скоростями Office Channel (OC)-1 (52 Mb/сек) иерархии синхронной цифровой сети (SDN), а также может легко обеспечить высокоскоростное соединение между локальными сетями, такими, как Token Ring и Ethernet.

Применение дифференциальных логических схем с эмиттерным повторителем (ЕCL) позволяет HSSI добиться высоких скоростей передачи информации и низких уровней помех. ECL использовалась в интерфейсах Cray в течение нескольких лет; эта схема определена стандартом сообщений High-Perfomance Parallel Interface (HIPPI), разработанным ANSI, для связей LAN с суперкомпьютерами. ECL-это имеющаяся в готовом виде технология, которая позволяет превосходно восстанавливать синхронизацию приемника, результатом чего является достаточный запас надежности по синхронизации.

Гибкость синхронизации и протокола обмена информацией HSSI делает возможным выделение полосы пропускания пользователю (или поставщику). DCE управляет синхронизацией путем изменения ее скорости или путем стирания импульсов синхронизации. Таким образом DCE может распределять полосу пропускания между прикладными задачами. Например, PВX может потребовать одну величину полосы пропускания, роутер другую величину, а расширитель канала-третью. Распределение полосы пропускания является ключом для того, чтобы сделать Т3 и другие услуги широкой полосы (broadband) доступными и популярными.

HSSI использует субминиатюрный, одобренный FCC 50-контактный соединитель, размеры которого меньше, чем у его аналога V.35. Чтобы уменьшить потребность в адаптерах для соединения двух вилок или двух розеток, соединители кабеля HSSI определены как вилки. Кабель HSSI использует такое же число контактов и проводов, как кабель интерфейса Small Computer Systems Interface 2 (SCSI-2), однако технические требования HSSI на электрические сигналы более жесткие.

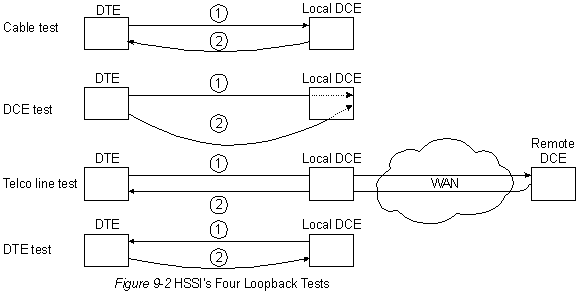

Для любого из высших уровней диагностического ввода, HSSI обеспечивает четыре проверки петлевого контроля. Эти тесты показаны на Рис. 9-2 "четыре теста петлевого контроля HSSI". Первый тест обеспечивает контроль кабеля локальной сети, т.к. сигнал закольцовывается, как только он доходит до порта DTE. Сигнал второго теста доходит до линейного порта локального DСE. Сигнал трeтьего теста доходит до линейного порта отдаленной DCE. И наконец, четвертый тест представляет собой инициируемую DCE проверку устройством DTE порта DCE.

HSSI предполагает, что DCE и DТЕ обладают одинаковым интеллектом. Протокол управления упрощен, т.к. требуется всего два управляющих сигнала (DTE available - "DTE доступен" и DCE available - "DCE доступен"). Оба сигнала должны быть утверждены до того, как информационная цепь станет действующей. Ожидается, что DTE и DCE будут в состоянии управлять теми сетями, которые находятся за их интерфейсами. Уменьшение числа управляющих сигналов улучшает надежность цепи за счет уменьшения числа цепей, которые могут отказать.
