Основу транспортных средств стека протоколов TCP/IP составляет протокол межсетевого взаимодействия - Internet Protocol (IP). К основным функциям протокола IP относятся:
Пакет IP состоит из заголовка и поля данных. Заголовок пакета имеет следующие поля:
Максимальная длина поля данных пакета ограничена разрядностью поля, определяющего эту величину, и составляет 65535 байтов, однако при передаче по сетям различного типа длина пакета выбирается с учетом максимальной длины пакета протокола нижнего уровня, несущего IP-пакеты. Если это кадры Ethernet, то выбираются пакеты с максимальной длиной в 1500 байтов, умещающиеся в поле данных кадра Ethernet.
Протоколы транспортного уровня (протоколы TCP или UDP), пользующиеся сетевым уровнем для отправки пакетов, считают, что максимальный размер поля данных IP-пакета равен 65535, и поэтому могут передать ему сообщение такой длины для транспортировки через интерсеть. В функции уровня IP входит разбиение слишком длинного для конкретного типа составляющей сети сообщения на более короткие пакеты с созданием соответствующих служебных полей, нужных для последующей сборки фрагментов в исходное сообщение.
В большинстве типов локальных и глобальных сетей определяется такое понятие как максимальный размер поля данных кадра или пакета, в которые должен инкапсулировать свой пакет протокол IP. Эту величину обычно называют максимальной единицей транспортировки - Maximum Transfer Unit, MTU. Сети Ethernet имеют значение MTU, равное 1500 байт, сети FDDI - 4096 байт, а сети Х.25 чаще всего работают с MTU в 128 байт.
Работа протокола IP по фрагментации пакетов в хостах и маршрутизаторах иллюстрируется рисунком 4.1.
Пусть компьютер 1 связан с сетью, имеющей значение MTU в 4096 байтов, например, с сетью FDDI. При поступлении на IP-уровень компьютера 1 сообщения от транспортного уровня размером в 5600 байтов, протокол IP делит его на два IP-пакета, устанавливая в первом пакете признак фрагментации и присваивая пакету уникальный идентификатор, например, 486. В первом пакете величина поля смещения равна 0, а во втором - 2800. Признак фрагментации во втором пакете равен нулю, что показывает, что это последний фрагмент пакета. Общая величина IP-пакета составляет 2800+20 (размер заголовка IP), то есть 2820 байтов, что умещается в поле данных кадра FDDI.

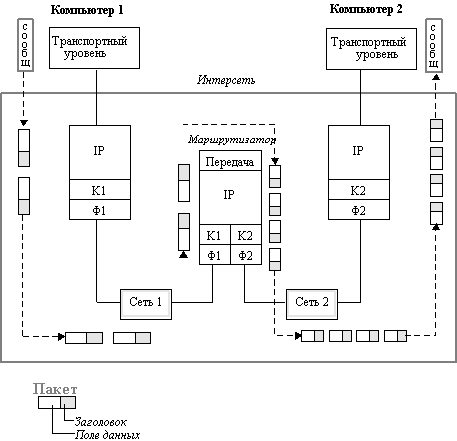

Рис. 4.1. Фрагментация IP-пакетов при передаче между сетями с разными
максимальными размерами пакетов. К1 и Ф1 канальный и физический уровень сети 1,
К2 и Ф2 канальный и физический уровень сети 2
Далее компьютер 1 передает эти пакеты на канальный уровень К1, а затем и на физический уровень Ф1, который отправляет их маршрутизатору, связанному с данной сетью.
Маршрутизатор видит по сетевому адресу, что прибывшие два пакета нужно передать в сеть 2, которая имеет меньшее значение MTU, равное 1500. Вероятно, это сеть Ethernet. Маршрутизатор извлекает фрагмент транспортного сообщения из каждого пакета FDDI и делит его еще пополам, чтобы каждая часть уместилась в поле данных кадра Ethernet. Затем он формирует новые пакеты IP, каждый из которых имеет длину 1400 + 20 = 1420 байтов, что меньше 1500 байтов, поэтому они нормально помещаются в поле данных кадров Ethernet.
В результате в компьютер 2 по сети Ethernet приходит четыре IP-пакета с общим идентификатором 486, что позволяет протоколу IP, работающему в компьютере 2, правильно собрать исходное сообщение. Если пакеты пришли не в том порядке, в котором были посланы, то смещение укажет правильный порядок их объединения.
Отметим, что IP-маршрутизаторы не собирают фрагменты пакетов в более крупные пакеты, даже если на пути встречается сеть, допускающая такое укрупнение. Это связано с тем, что отдельные фрагменты сообщения могут перемещаться по интерсети по различным маршрутам, поэтому нет гарантии, что все фрагменты проходят через какой-либо промежуточный маршрутизатор на их пути.
При приходе первого фрагмента пакета узел назначения запускает таймер, который определяет максимально допустимое время ожидания прихода остальных фрагментов этого пакета. Если таймер истекает раньше прибытия последнего фрагмента, то все полученные к этому моменту фрагменты пакета отбрасываются, а в узел, пославший исходный пакет, направляется сообщение об ошибке с помощью протокола ICMP.
Рассмотрим теперь принципы, на основании которых в сетях IP происходит выбор маршрута передачи пакета между сетями.
Сначала необходимо обратить внимание на тот факт, что не только маршрутизаторы, но и конечные узлы - компьютеры - должны принимать участие в выборе маршрута. Пример, приведенный на рисунке 4.2, демонстрирует эту необходимость. Здесь в локальной сети имеется несколько маршрутизаторов, и компьютер должен выбирать, какому из них следует отправить пакет.
Рис. 4.2. Выбор маршрутизатора конечным узлом
Длина маршрута может существенно измениться в зависимости от того, какой маршрутизатор выберет компьютер для передачи своего пакета на сервер, расположенный, например, в Германии, если маршрутизатор 1 соединен выделенной линией с маршрутизатором в Копенгагене, а маршрутизатор 2 имеет спутниковый канал, соединяющий его с Токио.
В стеке TCP/IP маршрутизаторы и конечные узлы принимают решения о том, кому передавать пакет для его успешной доставки узлу назначения, на основании так называемых таблиц маршрутизации (routing tables).
Следующая таблица представляет собой типичный пример таблицы маршрутов, использующей IP-адреса сетей:
| Адрес сети назначения | Адрес следующего маршрутизатора | Номер выходного порта | Расстояние до сети назначения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56.0.0.0 | 198.21.17.7 | 1 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56.0.0.0 | 213.34.12.4. | 2 | 130 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116.0.0.0 | 213.34.12.4 | 2 | 1450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129.13.0.0 | 198.21.17.6 | 1 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 198.21.17.0 | - | 2 | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 213. 34.12.0 | - | 1 | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| default | 198.21.17.7 | 1 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В этой таблице в столбце "Адрес сети назначения" указываются адреса всех сетей, которым данный маршрутизатор может передавать пакеты. В стеке TCP/IP принят так называемый одношаговый подход к оптимизации маршрута продвижения пакета (next-hop routing) - каждый маршрутизатор и конечный узел принимает участие в выборе только одного шага передачи пакета. Поэтому в каждой строке таблицы маршрутизации указывается не весь маршрут в виде последовательности IP-адресов маршрутизаторов, через которые должен пройти пакет, а только один IP-адрес - адрес следующего маршрутизатора, которому нужно передать пакет. Вместе с пакетом следующему маршрутизатору передается ответственность за выбор следующего шага маршрутизации. Одношаговый подход к маршрутизации означает распределенное решение задачи выбора маршрута. Это снимает ограничение на максимальное количество транзитных маршрутизаторов на пути пакета.
(Альтернативой одношаговому подходу является указание в пакете всей последовательности маршрутизаторов, которые пакет должен пройти на своем пути. Такой подход называется маршрутизацией от источника - Source Routing. В этом случае выбор маршрута производится конечным узлом или первым маршрутизатором на пути пакета, а все остальные маршрутизаторы только отрабатывают выбранный маршрут, осуществляя коммутацию пакетов, то есть передачу их с одного порта на другой. Алгоритм Source Routing применяется в сетях IP только для отладки, когда маршрут задается в поле Резерв (IP OPTIONS) пакета.)
В случае, если в таблице маршрутов имеется более одной строки, соответствующей одному и тому же адресу сети назначения, то при принятии решения о передаче пакета используется та строка, в которой указано наименьшее значение в поле "Расстояние до сети назначения".
При этом под расстоянием понимается любая метрика, используемая в соответствии с заданным в сетевом пакете классом сервиса. Это может быть количество транзитных маршрутизаторов в данном маршруте (количество хопов от hop - прыжок), время прохождения пакета по линиям связи, надежность линий связи, или другая величина, отражающая качество данного маршрута по отношению к конкретному классу сервиса. Если маршрутизатор поддерживает несколько классов сервиса пакетов, то таблица маршрутов составляется и применяется отдельно для каждого вида сервиса (критерия выбора маршрута).
Для отправки пакета следующему маршрутизатору требуется знание его локального адреса, но в стеке TCP/IP в таблицах маршрутизации принято использование только IP-адресов для сохранения их универсального формата, не зависящего от типа сетей, входящих в интерсеть. Для нахождения локального адреса по известному IP-адресу необходимо воспользоваться протоколом ARP.
Конечный узел, как и маршрутизатор, имеет в своем распоряжении таблицу маршрутов унифицированного формата и на основании ее данных принимает решение, какому маршрутизатору нужно передавать пакет для сети N. Решение о том, что этот пакет нужно вообще маршрутизировать, компьютер принимает в том случае, когда он видит, что адрес сети назначения пакета отличается от адреса его собственной сети (каждому компьютеру при конфигурировании администратор присваивает его IP-адрес или несколько IP-адресов, если компьютер одновременно подключен к нескольким сетям). Когда компьютер выбрал следующий маршрутизатор, то он просматривают кэш-таблицу адресов своего протокола ARP и, может быть, находит там соответствие IP-адреса следующего маршрутизатора его MAC-адресу. Если же нет, то по локальной сети передается широковещательный ARP-запрос и локальный адрес извлекается из ARP-ответа.
После этого компьютер формирует кадр протокола, используемого на выбранном порту, например, кадр Ethernet, в который помещает МАС-адрес маршрутизатора. Маршрутизатор принимает кадр Ethernet, извлекает из него пакет IP и просматривает свою таблицу маршрутизации для нахождения следующего маршрутизатора. При этом он выполняет те же действия, что и конечный узел.
Одношаговая маршрутизация обладает еще одним преимуществом - она позволяет сократить объем таблиц маршрутизации в конечных узлах и маршрутизаторах за счет использования в качестве номера сети назначения так называемого маршрута по умолчанию - default, который обычно занимает в таблице маршрутизации последнюю строку. Если в таблице маршрутизации есть такая запись, то все пакеты с номерами сетей, которые отсутствуют в таблице маршрутизации, передаются маршрутизатору, указанному в строке default. Поэтому маршрутизаторы часто хранят в своих таблицах ограниченную информацию о сетях интерсети, пересылая пакеты для остальных сетей в порт и маршрутизатор, используемые по умолчанию. Подразумевается, что маршрутизатор, используемый по умолчанию, передаст пакет на магистральную сеть, а маршрутизаторы, подключенные к магистрали, имеют полную информацию о составе интерсети.
Особенно часто приемом маршрутизации по умолчанию пользуются конечные узлы. Хотя они также в общем случае имеют в своем распоряжении таблицу маршрутизации, ее объем обычно незначителен, так как маршрутизация для компьютера - не основное занятие. Главная роль в маршрутизации пакетов в концепции протокола IP отводится, естественно, маршрутизаторам, которые должны обладать гораздо более полными таблицами маршрутизации, чем конечные узлы. Конечный узел часто вообще работает без таблицы маршрутизации, имея только сведения об IP-адресе маршрутизатора по умолчанию. При наличии одного маршрутизатора в локальной сети этот вариант - единственно возможный для всех конечных узлов. Но даже при наличии нескольких маршрутизаторов в локальной сети, когда проблема их выбора стоит перед конечным узлом, задание маршрута по умолчанию часто используется в компьютерах для сокращения объема их маршрутной таблицы.
Другим способом разгрузки компьютера от необходимости ведения больших таблиц маршрутизации является получение от маршрутизатора сведений о рациональном маршруте для какой-нибудь конкретной сети с помощью протокола ICMP.
Кроме маршрута default, в таблице маршрутизации могут встретиться два типа специальных записей - запись о специфичном для узла маршруте и запись об адресах сетей, непосредственно подключенных к портам маршрутизатора.
Специфичный для узла маршрут содержит вместо номера сети полный IP-адрес, то есть адрес, имеющий ненулевую информацию не только в поле номера сети, но и в поле номера узла. Предполагается, что для такого конечного узла маршрут должен выбираться не так, как для всех остальных узлов сети, к которой он относится. В случае, когда в таблице есть разные записи о продвижении пакетов для всей сети N и ее отдельного узла, имеющего адрес N,D, при поступлении пакета, адресованного узлу N,D, маршрутизатор отдаст предпочтение записи для N,D.
Записи в таблице маршрутизации, относящиеся к сетям, непосредственно подключенным к маршрутизатору, в поле "Расстояние до сети назначения" содержат нули.
Еще одним отличием работы маршрутизатора и конечного узла при выборе маршрута является способ построения таблицы маршрутизации. Если маршрутизаторы обычно автоматически создают таблицы маршрутизации, обмениваясь служебной информацией, то для конечных узлов таблицы маршрутизации создаются, как правило, вручную администраторами, и хранятся в виде постоянных файлов на дисках.
Существуют различные алгоритмы построения таблиц для одношаговой маршрутизации. Их можно разделить на три класса:
Независимо от алгоритма, используемого для построения таблицы маршрутизации, результат их работы имеет единый формат. За счет этого в одной и той же сети различные узлы могут строить таблицы маршрутизации по своим алгоритмам, а затем обмениваться между собой недостающими данными, так как форматы этих таблиц фиксированы. Поэтому маршрутизатор, работающий по алгоритму адаптивной маршрутизации, может снабдить конечный узел, применяющий алгоритм фиксированной маршрутизации, сведениями о пути к сети, о которой конечный узел ничего не знает.
Фиксированная маршрутизация
Этот алгоритм применяется в сетях с простой топологией связей и основан на ручном составлении таблицы маршрутизации администратором сети. Алгоритм часто эффективно работает также для магистралей крупных сетей, так как сама магистраль может иметь простую структуру с очевидными наилучшими путями следования пакетов в подсети, присоединенные к магистрали.
Различают одномаршрутные таблицы, в которых для каждого адресата задан один путь, и многомаршрутные таблицы, определяющие несколько альтернативных путей для каждого адресата. При использовании многомаршрутных таблиц должно быть задано правило выбора одного из них. Чаще всего один путь является основным, а остальные - резервными.
Простая маршрутизация
Алгоритмы простой маршрутизации подразделяются на три подкласса:
Адаптивная маршрутизация
Это основной вид алгоритмов маршрутизации, применяющихся маршрутизаторами в современных сетях со сложной топологией. Адаптивная маршрутизация основана на том, что маршрутизаторы периодически обмениваются специальной топологической информацией об имеющихся в интерсети сетях, а также о связях между маршрутизаторами. Обычно учитывается не только топология связей, но и их пропускная способность и состояние.
Адаптивные протоколы позволяют всем маршрутизаторам собирать информацию о топологии связей в сети, оперативно отрабатывая все изменения конфигурации связей. Эти протоколы имеют распределенный характер, который выражается в том, что в сети отсутствуют какие-либо выделенные маршрутизаторы, которые бы собирали и обобщали топологическую информацию: эта работа распределена между всеми маршрутизаторами.
Рассмотрим на примере интерсети, приведенной на рисунке 4.3, каким образом происходит взаимодействие компьютеров через маршрутизаторы и доставка пакетов компьютеру назначения.

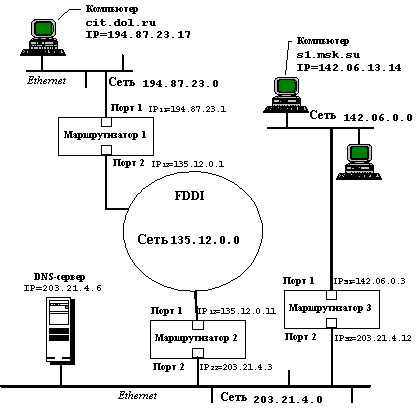

Рис. 4.3. Пример взаимодействия компьютеров через интерсеть
Пусть в приведенном примере пользователь компьютера cit.dol.ru, находящийся в сети Ethernet с IP-адресом 194.87.23.0 (адрес класса С), хочет взаимодействовать по протоколу FTP с компьютером s1.msk.su, принадлежащем сети Ethernet с IP-адресом 142.06.0.0 (адрес класса В). Компьютер cit.dol.ru имеет IP-адрес 194.87.23.1.17, а компьютер s1.msk.su - IP-адрес 142.06.13.14.
1. Пользователь компьютера cit.dol.ru знает символьное имя компьютера s1.msk.su, но не знает его IP-адреса, поэтому он набирает команду
> ftp s1.msk.su
для организации ftp-сеанса.
В компьютере cit.dol.ru должны быть заданы некоторые параметры для стека TCP/IP, чтобы он мог выполнить поставленную перед ним задачу.
В число этих параметров должны входить собственный IP-адрес, IP-адрес DNS-сервера и IP-адрес маршрутизатора по умолчанию. Так как к сети Ethernet, к которой относится компьютер cit.dol.ru, подключен только один маршрутизатор, то таблица маршрутизации конечным узлам этой сети не нужна, достаточно знать IP-адрес маршрутизатора по умолчанию. В данном примере он равен 194.87.23.1.
Так как пользователь в команде ftp не задал IP-адрес узла, с которым он хочет взаимодействовать, то стек TCP/IP должен определить его самостоятельно. Он может сделать запрос к серверу DNS по имеющемуся у него IP-адресу, но обычно каждый компьютер сначала просматривает свою собственную таблицу соответствия символьных имен и IP-адресов. Такая таблица хранится чаще всего в виде текстового файла простой структуры - каждая его строка содержит запись об одном символьном имени и его IP-адресе. В ОС Unix такой файл традиционно носит имя HOSTS.
2. Будем считать, что компьютер cit.dol.ru имеет файл HOSTS, а в нем есть строка
142.06.13.14 s1.msk.su.
Поэтому разрешение имени выполняется локально, так что протокол IP может теперь формировать IP-пакеты с адресом назначения 142.06.13.14 для взаимодействия с компьютером s1.msk.su.
3. Протокол IP компьютера cit.dol.ru проверяет, нужно ли маршрутизировать пакеты для адреса 142.06.13.14. Так как адрес сети назначения равен 142.06.0.0, а адрес сети, к которой принадлежит компьютер, равен 194.87.23.0, то маршрутизация необходима.
4. Компьютер cit.dol.ru начинает формировать кадр Ethernet для отправки IP-пакета маршрутизатору по умолчанию с IP-адресом 194.87.23.1. Для этого ему нужен МАС-адрес порта маршрутизатора, подключенного к его сети. Этот адрес скорее всего уже находится в кэш-таблице протокола ARP компьютера, если он хотя бы раз за последнее включение обменивался данными с компьютерами других сетей. Пусть этот адрес в нашем примере был найден именно в кэш-памяти. Обозначим его МАС11, в соответствии с номером маршрутизатора и его порта.
5. В результате компьютер cit.dol.ru отправляет по локальной сети кадр Ethernet, имеющий следующие поля:
| DA (Ethernet) | ... | DESTINATION IP | ... | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| МАС11 | 142.06.13.14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6. Кадр принимается портом 1 маршрутизатора 1 в соответствии с протоколом Ethernet, так как МАС-узел этого порта распознает свой адрес МАС11. Протокол Ethernet извлекает из этого кадра IP-пакет и передает его программному обеспечению маршрутизатора, реализующему протокол IP. Протокол IP извлекает из пакета адрес назначения и просматривает записи своей таблицы маршрутизации. Пусть маршрутизатор 1 имеет в своей таблице маршрутизации запись
142.06.0.0 135.12.0.11 2 1,
которая говорит о том, что пакеты для сети 142.06. 0.0 нужно передавать маршрутизатору 135.12.0.11, подключенному к той же сети, что и порт 2 маршрутизатора 1.
7. Маршрутизатор 1 просматривает параметры порта 2 и находит, что он подключен к сети FDDI. Так как сеть FDDI имеет значение максимального транспортируемого блока MTU больше, чем сеть Ethernet, то фрагментация поля данных IP-пакета не требуется. Поэтому маршрутизатор 1 формирует кадр формата FDDI, в котором указывает MAC-адрес порта маршрутизатора 2, который он находит в своей кэш-таблице протокола ARP:
| DA (FDDI) | ... | DESTINATION IP | ... | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| МАС21 | 142.06.13.14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8. Аналогично действует маршрутизатор 2, формируя кадр Ethernet для передачи пакета маршрутизатору 3 по сети Ethernet c IP-адресом 203.21.4.0:
| DA (Ethernet) | ... | DESTINATION IP | ... | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| МАС32 | 142.06.13.14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
9. Наконец, после того, как пакет поступил в маршрутизатор сети назначения - маршрутизатор 3, появляется возможность передачи этого пакета компьютеру назначения. Маршрутизатор 3 видит, что пакет нужно передать в сеть 142.06.0.0, которая непосредственно подключена к его первому порту. Поэтому он посылает ARP-запрос по сети Ethernet c IP-адресом компьютера s1.msk.su (считаем, что этой информации в его кэше нет), получает ответ, содержащий адрес MACs1, и формирует кадр Ethernet, доставляющий IP-пакет по локальной сети адресату.
| DA (Ethernet) | ... | DESTINATION IP | ... | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| МАСs1 | 142.06.13.14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Часто администраторы сетей испытывают неудобства, из-за того, что количество централизовано выделенных им номеров сетей недостаточно для того, чтобы структурировать сеть надлежащим образом, например, разместить все слабо взаимодействующие компьютеры по разным сетям.
В такой ситуации возможны два пути. Первый из них связан с получением от NIC дополнительных номеров сетей. Второй способ, употребляющийся более часто, связан с использованием так называемых масок, которые позволяют разделять одну сеть на несколько сетей.
Маска - это число, двоичная запись которого содержит единицы в тех разрядах, которые должны интерпретироваться как номер сети.
Например, для стандартных классов сетей маски имеют следующие значения:
255.0.0.0 - маска для сети класса А,
255.255.0.0 - маска для сети класса В,
255.255.255.0 - маска для сети класса С.
В масках, которые использует администратор для увеличения числа сетей, количество единиц в последовательности, определяющей границу номера сети, не обязательно должно быть кратным 8, чтобы повторять деление адреса на байты.
Пусть, например, маска имеет значение 255.255.192.0 (11111111 11111111 11000000 00000000). И пусть сеть имеет номер 129.44.0.0 (10000001 00101100 00000000 00000000), из которого видно, что она относится к классу В. После наложения маски на этот адрес число разрядов, интерпретируемых как номер сети, увеличилось с 16 до 18, то есть администратор получил возможность использовать вместо одного, централизованно заданного ему номера сети, четыре:
129.44.0.0 (10000001 00101100 00000000 00000000)
129.44.64.0 (10000001 00101100 01000000 00000000)
129.44.128.0 (10000001 00101100 10000000 00000000)
129.44.192.0 (10000001 00101100 11000000 00000000)
Например, IP-адрес 129.44.141.15 (10000001 00101100 10001101 00001111), который по стандартам IP задает номер сети 129.44.0.0 и номер узла 0.0.141.15, теперь, при использовании маски, будет интерпретироваться как пара:
129.44.128.0 - номер сети, 0.0. 13.15 - номер узла.
Таким образом, установив новое значение маски, можно заставить маршрутизатор по-другому интерпретировать IP-адрес. При этом два дополнительных последних бита номера сети часто интерпретируются как номера подсетей.
Еще один пример. Пусть некоторая сеть относится к классу В и имеет адрес 128.10.0.0 (рисунок 4.4). Этот адрес используется маршрутизатором, соединяющим сеть с остальной частью интерсети. И пусть среди всех станций сети есть станции, слабо взаимодействующие между собой. Их желательно было бы изолировать в разных сетях. Для этого сеть можно разделить на две сети, подключив их к соответствующим портам маршрутизатора, и задать для этих портов в качестве маски, например, число 255.255.255.0, то есть организовать внутри исходной сети с централизовано заданным номером две подсети класса C (можно было бы выбрать и другой размер для поля адреса подсети). Извне сеть по-прежнему будет выглядеть, как единая сеть класса В, а на местном уровне это будут две отдельные сети класса С. Приходящий общий трафик будет разделяться местным маршрутизатором между подсетями.

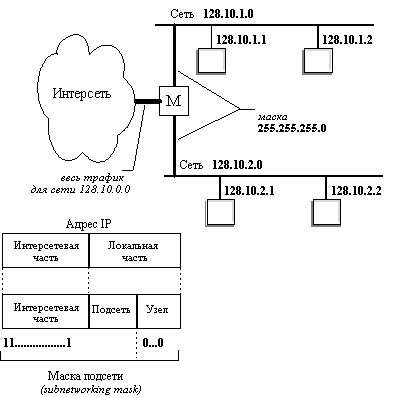

Рис. 4.4. Пример использования масок для структурирования сети
Необходимо заметить, что, если принимается решение об использовании механизма масок, то соответствующим образом должны быть сконфигурированы и маршрутизаторы, и компьютеры сети.
