Назначение и краткое описание установки АВУ

Абонентская высокочастотная установка (АВУ) предназначена для организации на абонентской линии ГТС одного дополнительного телефонного канала, кроме обычного канала, расположенного в тональном диапазоне частот. При этом по НЧ каналу, как и по абонентской линии, допускается спаренное включение телефонных аппаратов, Дополнительный канал образуется путем высокочастотного уплотнения абонентской линии с частотным разделением каналов.
Установка рассчитана для работы по существующим кабелям городских телефонных сетей марок Т и ТПП с жилами диаметром 0.4- 0.7 мм. Максимальная длина связи зависит от типа абонентской линии и определяется допустимым затуханием сигнала на частоте 800 Гц.
Установка обеспечивает нормальную работу в стационарных условиях в закрытых помещениях при температуре от +5 до +40° относительной влажности от 45 до 80% и атмосферном давлении от 630 до 800 мм рт. ст.
Электропитание станционного комплекта установки осуществляется от источников постоянного тока с номинальным напряжением 60 В, а абонентского высокочастотного комплекта - от сети переменного тока 220/127 В через выпрямитель с обеспечением резервного питания от химических источников постоянного тока.

Технические данные

Высокочастотный канал
Высокочастотный (ВЧ) канал организован по двухполосной системе с использованием метода амплитудной модуляции с передачей несущей и боковых частот. От абонента к станции передается несущая частота 28 кГц, а в обратном направлении - 64 кГц.

Номинальные уровни напряжения равны:
  • уровень передачи низкочастотного (НЧ) сигнала в абонентском блоке ВЧ-А - 3 дБ,
  • уровень передачи НЧ сигнала в станционном блоке ВЧ/НЧ-С - 6,1 дБ.
  • уровень передачи несущей частоты на линейных выходах абонентского и станционного комплектов 0 дБ,
  • уровень передачи сигнала одной боковой частоты на линейном выходе абонентского блока ниже уровня несущей на 13,4 дБ.
  • а на линейном выходе станционного блока на 12,2 дБ.
Номинальная величина остаточного затухания канала, измеренная на частоте 800 Гц, составляет:
  • в направлении передачи абонент-станция 2 дБ,
  • в направлении передачи станция-абонент 4,3 дБ.

Ступенчатая регулировка остаточного затухания при абонентских линиях разной длины производится коммутацией удлинителя с затуханием 10.4 дБ, 5.2 дБ и 2.6 дБ.
Амплитудные характеристики трактов передачи прямолинейны с точностью +-0,9 дБ при завышении уровня сигнала на входе относительно номинального на 3,5 дБ.
Коэффициент нелинейных искажений, измеренный на частоте 800 Гц при номинальном уровне сигнала, не должен превышать 3%.
Псофометрическое напряжение собственных шумов канала при включении установки через искусственную линию не превышает 0.2 мВ, а псофометрическое напряжение, от переходов не превышает 0,26 мВ.
Перепад уровней несущей частоты при передаче сигналов управления от абонента к станции составляет не менее 60 дБ.
Приемник сигнального канала срабатывает при изменении уровня несущей на входе демодулятора в пределах +-6,1 дБ и отпускает при понижении уровня на 20 дБ по отношению к номинальному уровню.
Искажения импульсов набора не превышают +-4 мс при колебании остаточного затухания канала в пределах +-2,6 дБ.
Мощность вызывного сигнала частоты 25 Гц на выходе абонентского комплекта (в точках подключения звонка) не менее 370 мВА.
Номинальная величина входного сопротивления НЧ входов абонентских и станционных устройств ВЧ канала составляет 600 Ом при затухании отражения в полосе частот 0,3-3,4 кГц не менее 13,9 дБ.
Имитатор шлейфа абонентской линии обеспечивает ток 35+-5 мА при сопротивлении шлейфа 1100 Ом и напряжении батареи 60 В

Низкочастотный канал

  • Псофометрическое напряжение шумов в НЧ канале при работе ВЧ канала не должно превышать 0.1 мВ.
  • Дополнительное затухание, вносимое фильтрами НЧ в канал на частоте 800 Гц, не превышает 0,43 дБ.
Потребление тока
Потребление тока от станционной батареи не превышает:
  • в исходном состоянии 45 мА.
  • в рабочем состоянии 80 мА.
Потребление тока от резервного источника абонентского блока (при повреждении сети переменного тока) не превышает:
  • в исходном состоянии 10 мА;
  • при разговоре 25 мА;
  • при приеме вызова со станции 100 мА.
Мощность, потребляемая абонентским блоком от сети переменного тока, не превышает:
  • - в исходном состоянии 5 Вт;
  • - при приеме вызова 6 Вт,
Все электрические параметры остаются в норме при изменении напряжения станционной батареи в пределах от 54 до 72 В, напряжения сети в пределах +10%-15% от номинальных 220/127 В и изменений напряжения резервного источника питания абонентского блока в пределах от 11 до 15 В.

Состав и работа установки

Абонентская установка комплектуется из следующих основных приборов:

  1. Блок абонентский высокочастотный ВЧ-А.
  2. Блок абонентский низкочастотный НЧ-А.
  3. Блок станционных комплектов БСПК, в состав которого входят 10 врубных комплектов (блоков) ВЧ/НЧ-С,
  4. Статив станционных комплектов СПК, предназначенный для размещения до 8 блоков БСПК
  5. Блок батарей ББ, служащий в качестве резервного источника питания абонентского комплекта ВЧ-А при пропадании напряжения сети.
  6. Комплект монтажный МК-БСПК, служащий для монтажа отдельного блока БСПК на стене без статива СПК.

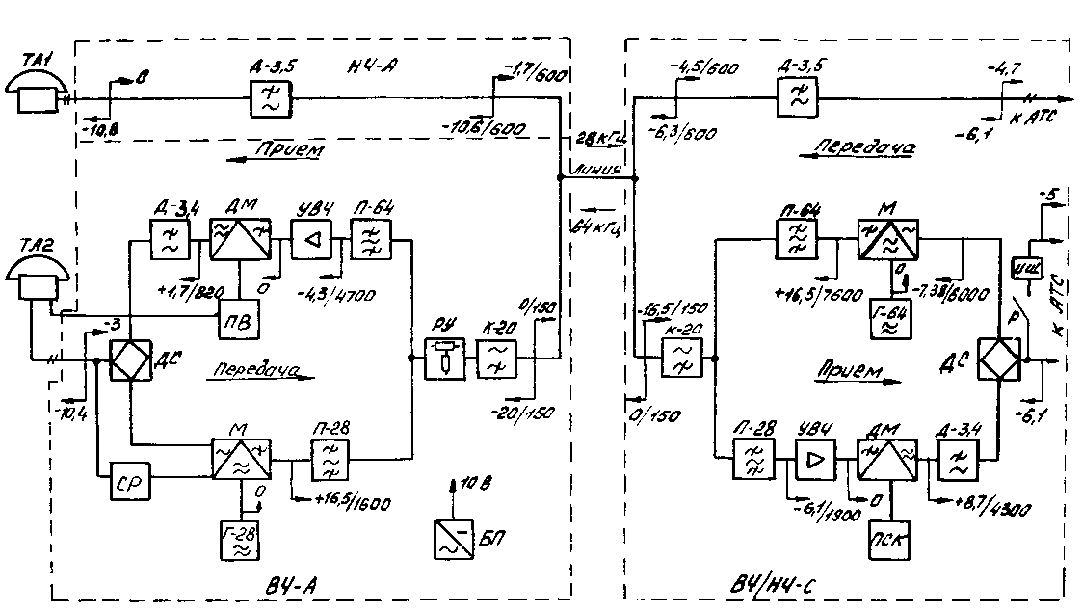

Принцип действия установки АВУ поясняется по функциональной схеме

на которой изображен низкочастотный канал, образованный двумя фильтрами низкой частоты Д-3,5, устанавливаемыми у абонента н на станции, и высокочастотный канал, образованный абонентским комплектом ВЧ-А и станционным ВЧ/НЧ-С без учета фильтра Д-3,5.

В абонентский комплект ВЧ-А входят:

  • Фильтр верхних частот К-20.
  • Регулятор уровней РУ.
  • Фильтры направляющие полосовые П-28 и П-64.
  • Усилитель приемного тракта УВЧ.
  • Демодулятор ДМ.
  • Фильтр нижних частот Д-З.4
  • Дифференциальная система ДС.
  • Модулятор М,
  • Генератор несущей частоты 28 кГц Г-28.
  • Приемник вызова ПВ.
  • Реле статическое СР.
  • Блок питания БП.

В станционном комплекте ВЧ/НЧ-С отсутствуют приемник вызова, статическое реле, блок питания и регулируемые удлинители, но имеются дополнительные узлы:

  • - приемник сигнального канала ПСКФ
  • - имитатор шлейфа ИШ,
  • - фильтр низкой частот Д-3,5. Вместо генератора Г-28 имеется генератор несущей частоты 64 кГц

Питание ВЧ/НЧ-С осуществляется от станционной батареи. В абонентский комплект НЧ-А входит один фильтр низкой частоты.

Как видно из схемы, канал НЧ организован наиболее простым способом, при котором сохраняется существующая система передачи сигналов управления от абонентам станции постоянным током и передача индукторного вызова от станции к абоненту. Дополнительное оборудование НЧ канала при высокочастотном уплотнении состоит нз 2-х фильтров низкой частоты Д-3,5, устанавливаемых на обоих концах абонентской линии.
Дополнительный ВЧ канал образуется путем высокочастотного уплотнения абонентской линии с частотным разделением каналов.
Для преобразования сигналов в дополнительном канале принят метод амплитудной модуляции с передачей несущей и двух боковых полос.
Канал организован по двухполосной системе, причем, в направлении передачи от абонента к станции используется несущая частота 28 кГц, а в обратном направлении (от станции к абоненту) Ч несущая частота 64 кГц.

В оборудовании ВЧ канала принята следующая логика работы:

  • В исходном состоянии и абонентский и станционный блоки находятся в состоянии дежурного приема. Станционный блок ВЧ/НЧ-С постоянно посылает в линию несущий ток частотой 64 кГц неизменной амплитуды. Этот ток можно использовать в абонентском блоке ВЧ-А для установки усиления трактов приема н передачи а соответствии с затуханием (т. е. диаметром жил и длиной) данной абонентской линий,
  • При установлении входящего соединения из линейного искателя на вход ВЧ/НЧ-С подастся вызовной ток. Этот сигнал дифсистемой направляется в тракт передачи, где ограничивается до требуемой величины и моделирует несущую частоту 64 кГц. Модулированный сигнал с несущей частотой 64 кГц и двумя боковыми проходит через полосовой фильтр П-64, фильтр высокой частоты К-20, абонентскую линию, фильтр К-20 блока ВЧ-А, удлинители РУ, фильтр П-64, усилитель высокой частоты УВЧ, где усиливается до требуемой величины и поступает на вход демодулятора. После демодулятора вызывной сигнал выделяется и поступает на вход приемника вызова ПВ. Приемник вызова усиливает этот сигнал и по отдельному проводу подает на звонок телефонного аппарата. Звонит звонок телефонного аппарата ТА2
  • При снятии абонентом микротелефона в абонентском комплекте замыкается цепь питания микрофона от местного источника питания, Ток питания микрофона воздействует на статическое реле СРФ которое открывает модулятор комплекта ВЧ-А. Ток несущей частоты 28 кГц посылается в линию, проходит тракт приема станционного, комплекта н вызывает срабатывание реле приемника сигнального канала ПСК, Реле своими контактами подключает ко входу ВЧ/НЧ-С нагрузочные транзистор, что воспринимается приборами АТС как замыкание шлейфа абонентской линии. Из АТС прекращается посылка вызова и схема оказывается в разговорном состоянии.
    Разговорные токи низкой частоты от аппарата ТА2 направляются дифсистемой ДС на вход модулятора М и модулируют несущую частоту 28 кГц. Модулированный сигнал через линию и приемный тракт ВЧ/НЧ-С поступает на вход демодулятора. Здесь он преобразуется в низкочастотный сигнал и через фильтр Д-3,4 подавляющий ВЧ составляющие, поступает обычным образом через АТС в линию противоположного абонента. Аналогичным образом происходит передача разговорных токов в обратном направление Отличие состоит только в том, что информация в обратном направлении передается на несущей частоте 64кГц.
  • При отбое со стороны абонента ВЧ-А прекращается передача частоты 28 кГц, в результате чего отпускается реле приемника сигнального канала в станционном комплекте и разрывается шлейф абонентской линии. Приборы АТС освобождаются.
  • При отбое со стороны противоположного абонента абоненту ВЧ-А поступает зуммер “Занято” , который передается и принимается по ВЧ каналу также, как и разговорные токи. Если абонент ВЧ-А вызывает станцию, он поднимает микротелефон, посылая тем самым частоту 28 кГц в станционный комплект. Срабатывает реле приемника и замыкает шлейф абонентской линии. При наборе номера происходят прерывания тока питания микрофона, которые преобразуются в прерывания тока несущей частоты 28 кГц. В такт с прерываниями тока несущей срабатывает и отпускает реле приемника, замыкая и размыкая шлейф абонентской линии. Приборы АТС устанавливаются в соответствии с набираемым номером.

Таким образом, ток несущей частоты 28 кГц логически выполняет в ВЧ канале ту же роль, что и постоянный ток по НЧ абонентской линии.

Устройство и работа составных частей АВУ

Блок ВЧ-А
Высокочастотный абонентский блок ВЧ-А состоит из узлов, перечисленных в разделе 3 настоящего технического описания, и предназначен для организации абонентской части дополнительного ВЧ канала. Абонентский блок выполнен в виде отдельного закрытого блока в пластмассовом корпусе размерами 270х180Х60 ми или металлическом корпусе размерами 278Х178Х65 мм, предназначенного для установки на стене в непосредственной близости от телефонного аппарата абонента.
Блок в пластмассовом корпусе крепится к стене с помощью металлического держателя, предварительно устанавливаемого на стене на два шурупа. Сам блок ВЧ-А соединяется с держателем посредством пружинных защелок, которые фиксируются при нажатии на блок в перпендикулярном к основанию направлении. Блок в металлическом корпусе крепится непосредственно к стене двумя шурупами через отверстия в корпусе.
Монтаж блока выполнен на одной печатной плате. Доступ к месту установки перемычек, присоединению проводов и шнуров обеспечивается при снятии верхней крышки блока. В нижней части кожуха имеются четыре отверстия. Первое отверстие слева служит для шнура резервного источника питания, второе -для шнура электропитания от сети, третье -для ввода линейных проводов, а четвертое отверстие служит для ввода трехпроводного шнура телефонного аппарата.

Тракт передачи ВЧ-А
В тракт передачи ВЧ-А входят: дифсистема, модулятор, статическое реле, генератор Г-28, фильтр П-28, регулятор уровней РУ и фильтр К-20.
Дифсистема
Дифференциальная система ДС выполнена на дифференциальном трансформаторе Тр2 с балансным сопротивлением R9 и предназначена для перехода с двухпроводной линии на четырехпроводную и обратно.
Дифсистема рассчитана на работу между нагрузками:

  • -со стороны тракта приема (выводы 1-2)-1380 Ом,
  • - со стороны тракта передачи (резистор R4)-300 Ом.
  • - со стороны двухпроводного входа (выводы Л1-Л2)-600 Ом.
Низкочастотный сигнал от абонента на вход дифсистемы поступает с уровнем мощности - 3 дБ. Рабочее затухание дифсистемы в направлениях передачи и приема не более 0,43 дБ.
Модулятор и статическое реле
Модулятор является активным балансным преобразователем низкочастотного сигнала в высокочастотный. Модулятор выполнен на транзисторах Т6, Т7, а статическое реле - на Т8.
Несущий ток подается с обмоток II, III индуктивности L5, которая одновременно является индуктивностью колебательного контура генератора несущей частоты. Балансирование НЧ сигнала происходит в индуктивности L6, которая является выходным трансформатором модулятора и одновременно вместе с конденсатором С 19 входит в состав полосового фильтра П-28.
Через обмотки II, III, L5 на базы транзисторов подается положительное смещение, которое задается делителем, состоящим из резисторов R32-R33. Величина напряжения смещения примерно равна напряжению отсечки кремниевых транзисторов и составляет 0,6 В. Это смещение позволяет установить угол отсечки несущего тока даже при небольшой амплитуде близким к 90° (несущий ток протекает почти полпериода), что повышает стабильность усиления модулятора при колебаниях уровня несущего тока и резко снижает нелинейные искажения по нечетным гармоникам. Коллекторное напряжение на Т6, Т7 подается через полуобмотки I, III индуктивности L6.

Работает схема следующим образом:

  • При снятии абонентом микротелефона замыкается цепь:
    плюс 10 В, зажим Л2, микрофон телефонного аппарата, замкнутые контакты номеронабирателя, замкнутые контакты рычажного переключателя, зажим Л1, обмотки Тр2, резистор R5, минус и параллельно обмотка I Тр2, резистор R4, перепад база-эмиттер Т8, минус.
    Ток в этой цепи достигает величины 15-20 мА и надежно насыщает транзистор статического реле Т8. Напряжение на его коллекторе падает практически до нуля и модулятор открывается, т. к. эмиттеры транзисторов Т6, Т7 оказываются подключенными к минусу источника питания.
    Это обеспечивает нормальный режим работы разговорного тракта передачи. Напряжение несущей частоты 28 кГц поочередно открывает транзисторы Т6, Т7, каждый из которых пропускает соседние полуволны.
    В коллекторной нагрузке эти полуволны вновь соединяются в синусоидальное колебание, т. е. при отсутствии сигнала модулятор передает ток несущей частоты. Низкочастотный сигнал поступает на вход модулятора через дифсистему. Положительные напряжения сигнала увеличивают высоту импульсов несущего тока, проходящих в обоих транзисторах, а отрицательные уменьшают, что вызывает амплитудную модуляцию. Собственно модулирующий сигнал балансируется, что исключает его влияние на низкочастотный канал.
  • При наборе номера разрываются контакты номеронабирателя. В такт с этим закрывается транзистор Т8, т. к. повышается напряжение на его коллекторе, что вызывает соответствующие перерывы в посылке несущего тока. Импульсы с частотой заполнения 28 кГц поступают через полосовой фильтр П-28 в линию.

Эмиттерные резисторы R18, R19 стабилизируют характеристики модулятора, повышают его входные сопротивления для модулирующего сигнала н несущего тока, а также выходное сопротивление. Изменением номинала резистора R33* устанавливается требуемый уровень напряжения на линейном выходе ВЧ-А. Резисторы R20 совместно с выходным сопротивлением модулятора определяют расчетную нагрузку (7600 Ом) фильтра П-28.
Конденсатор С 16 уменьшает влияние несущего тока на НЧ вход и отфильтровывает ВЧ составляющие.
Применение кремниевых транзисторов позволило практически исключить влияние температуры на характеристики модулятора.
Делитель напряжения R21, R22 обеспечивает коллекторное напряжение транзистора Т8. Это напряжение примерно равно 2,8 В и при закрытом транзисторе Т8 полностью закрывает модулятор, несмотря на положительное смещение на базах Т6, Т7, равное 0,6 В и амплитуду несущего тока 1,1 В.
Конденсатор С 18 блокирует ВЧ составляющие.
Уровень напряжения несущей на линейных выводах ВЧ-А составляет 0 дБ, а уровень напряжения одной боковой Ч минус 13,4 дБ. Уровень напряжения боковых регулируется изменением номинала R4 в допустимых пределах.

Генератор несущей частоты Г-28

Генератор Г-28 выполнен на транзисторе Т5 с емкостной обратной связью и предназначен для .генерации тока несущей частоты 28 кГц. Емкостная обратная связь снимается с делителя С14, С15. Результирующая емкость этого делителя совместно с емкостью опорных диодов Д2, ДЗ образует емкость колебательного контура, индуктивностью которого служит первичная обмотка L5. Опорные диоды Д2-Д3 стабилизируют амплитуду колебаний генератора с уровнем ограничения 6,8В. На базу транзистора подается начальное смещение 1,2В с делителя R13-R16, шунтированного конденсатором С13. Эмиттерное сопротивление R17 стабилизирует режим генератора и образует путь постоянному току транзистора.
В генераторе применен кремниевый транзистор КТ 315Г, имеющий малую зависимость параметров от температуры. Стабильность частоты определяется, главным образом, температурной стабильностью индуктивности и конденсаторов. Максимальная нестабильность частоты генератора при предельно допустимых температурах не превышает 100 Гц, что не сказывается на качестве связи при принятом в АВУ способе передачи несущей с двумя боковыми. Разброс амплитуды в зависимости от разброса опорного напряжения стабилизирующих диодов достигает +-1дБ.

Фильтр П-28

Полосовой направляющий фильтр П-28 предназначен для выделения тракта передачи комплекта ВЧ-А в диапазоне частот от 24,6 до 31,4 кГц.
Фильтр состоит из двух контуров: параллельного контура L6, С19 и последовательного- L7, С20.
Оба контура настраиваются отдельно на резонансную частоту 27,8 кГц.
Параллельный колебательный контур выполнен в виде трансформатора со средней точкой, используемой для работы в схеме балансного модулятора ВЧ канала. Абонентская сторона фильтра имеет П-образное окончание и нагружена на 7600 Ом. Линейная сторона фильтра имеет Т-образное окончание и рассчитана на нагрузку 175 Ом.
Фильтр имеет затухание на частоте 64 кГц не менее 28 дБ, а на частоте 3 кГц и не менее 55 дБ. При совместной работе с фильтром П-64 затухание фильтра П-28 на частоте 64 кГц увеличивается до 36 дБ.
Неравномерность частотной характеристики фильтра в полосе пропускания не превышает 0,4 дБ.

Регулятор уровней
Регулятор уровней РУ предназначен для одновременной регулировки усиления тракта приема и установки выходного уровня тракта передачи в зависимости от затухания абонентской линии.
Регулятор состоит из трех симметричных Т-образных четырехполюсников, в поперечное плечо двух из которых включены конденсаторы С21, С22 для коррекции амплитудно-частотной характеристики линии. Эти удлинители позволяют регулировать затухание тракта в пределах от 0 до 18.2 дБ ступенями через 2,6 дБ.

Затухание четырехполюсника R23-R25, С21:

  • - на частоте 28 кГц-8,3 дБ,
  • - на частоте 64 кГц-10.4 дБ,

Затухание четырехполюсника R26-R28, С22:

  • - на частоте 28 кГц-4 дБ,
  • - на частоте 64 кГц-5,2 дБ.

Коммутация РУ осуществляется перемычками 1-4, 5-7 в соответствии с таблицей.
Общее затухание удлинителя (дБ) 0 2,6 5,2 7,8 10,4 13 15,6 18,2
Удаляемые перемычки 5—7 3—4 2—3 2—3 1—2 1—2 1—2 1—2
6—7 5—7 5—7 3—4 6—7 3—4 2—3 2—3
7—8 6—7 7—8 5—7 7—8 6—7 7—8 3—4

Фильтр К-20

Фильтр К-20, выполненный на L8, С23, С24, дополнительно к полосовым фильтрам защищает ВЧ канал от помех со стороны НЧ канала (разговорные и вызывные сигналы), а также выполняет роль линейного, трансформатора, обеспечивая переход от симметричной линии к несимметричной схеме и защищая схему от опасных напряжений.
Затухание фильтра на частоте 3 кГц составляет 25 дБ, а на частоте 28 кГц-0,5 дБ.

Тракт приема ВЧ-А

В тракт приема ВЧ-А входят: фильтр К-20, регулятор уровня, полосовой фильтр П-64, усилитель высокой частоты, демодулятор, фильтр Д-3,4, приемник вызова и дифсистема.
Фильтр К-20, регулятор уровня и дифсистема являются общими узлами как для тракта передачи, так и для тракта приема. Их работа была пояснена в описании тракта передачи и здесь не повторяется.

Фильтр П-64

Полосовой направляющий фильтр П-64 предназначен для выделения тракта приема комплекта ВЧ-А в диапазоне частот от 60,6 до 67,4 кГц.
Фильтр состоит из двух контуров: параллельного контура L3, С6 и последовательного L4, С7. Оба контура настраиваются отдельно на резонансную частоту 63,8 кГц.
Абонентская сторона фильтра имеет П-образное окончание и нагружена на 7600 Ом. Линейная сторона имеет Т-образное окончание и рассчитана на нагрузку 135 Ом. Фильтр имеет затухание на частоте 28 кГц не менее 40 дБ, а при совместной его работе с фильтром П-28 это затухание увеличивается до величины 59 дБ. Неравномерность частотной характеристики фильтра в полосе пропускания не превышает 0.35 дБ.

Усилитель высокой частоты УВЧ

Усилитель высокой частоты предназначен для повышения уровня ВЧ сигнала до величины, принятой на входе демодулятора, т. е. до О дБ напряжению для тока несущей частоты 64 кГц.
Усилитель собран на одном транзисторе Т4 типа КТ 315Г, Через обмотку фильтра П-64 с делителя R13-R16 подается положительное смещение 2.5 В на базу транзистора, обеспечивающее режим класса А.
В эмиттерной цепи включено стабилизирующее сопротивление R9. Нагрузкой каскада служит параллельный колебательный контур L2, С5, настроенный на 64 кГц и шунтированный входным сопротивлением демодулятора, а также добавочным резистором R8, служащим для установки заданного усиления каскада.
Коллекторное питание подается через вторичную обмотку контура,
Усиление каскада по напряжению в рабочей полосе частот составляет 10 дБ (3.2 раза).
Ток коллектора 2+-0.3 мА, напряжение коллектор эмиттер 6,8+-0,2 В.

Демодулятор

Демодулятор является однотактным активным преобразователем, выполненным на транзисторе ТЗ, включенном по схеме с общим эмиттером. В приемном тракте отсутствует специальный усилитель низкой частоты, т. к. сам демодулятор обеспечивает требуемый уровень НЧ сигнала.
В эмиттере транзистора включен стабилизирующий резистор R7.
На базу транзистора с делителя R13-R16 через обмотку L2 подается положительное смещение, равное напряжению отсечки.
Нагрузкой демодулятора служит фильтр нижних частот Д-3,4 (L1, СЗ, С4), нагруженный в свою очередь на трансформатор Тр2. Для согласования выхода демодулятора со входом фильтра в коллекторной цепи включен резистор R6. Напряжение на коллекторе при подаче на вход ДМ несущей 64 кГц с уровнем напряжения 0 дБ равно 7 В.
При подаче на вход транзистора модулированного напряжения высокой частоты в его коллекторной цепи протекают импульсы тока, амплитуда которых повторяет огибающую модулированного напряжения.
Низкочастотная составляющая проходит через фильтр Д-3,4, а все ВЧ составляющие задерживаются этим фильтром. НЧ сигнал проходит через тракт приема дифсистемы и с уровнем мощности минус 10,5 дБ поступает в телефонный аппарат.

Фильтр Д-3,4

Фильтр низкой частоты Д-3,4, выполненный на L1, СЗ, С4Ф служит для подавления ВЧ составляющих сигнала на выходе демодулятора. Фильтр нагружен со стороны дифсистемы на нагрузку 1320 Ом, а со стороны демодулятора - на 820 Ом.
Фильтр обеспечивает на частотах 28 кГц и 64 кГц затухание 50 и 70 дБ соответственно.
Неравномерность затухания в полосе пропускания не превышает 0,1 дБ.

Приемник вызова ПВ

Приемник вызова ПВ представляет двухкаскадный усилитель, выполненный на транзисторах Т1, T2 и предназначенный для приема и усиления индукторного вызова. Импульсы вызывного тока почти прямоугольной формы с частотой заполнения 64 кГц поступают на вход абонентского полукомплекта, усиливаются и де модулируются. В коллекторной цепи на резисторе R3 выделяются НЧ импульсы с частотой следования 25-50 Гц. Отсюда через автотрансформатор Тр4, они поступают на вход транзистора T2.
В отсутствии модуляции напряжение между базой и эмиттером T2 равно нулю, транзисторы T2 и Т1 заперты и приемник не потребляет тока. Отрицательные (относительно базы T2) импульсы открывают T2, транзистор Т1 также открывается и через часть обмотки автотрансформатора Тр1 протекают импульсы тока по цепи.
Плюс, 10В, переход эмиттер-коллектор Т1, обмотка 1 Тр1, минус.
Автотрансформатор повышающий (1:5) с полной его обмотки I+II повышенное напряжение поступает на звонковый вход "ЗВ" телефонного аппарата и приводит в действие звонок. При снятии абонентом трубки цепь звонка разрывается контактом рычажного переключателя, Конденсатор С2 служит для фильтрации ВЧ составляющей сигнала. Конденсатор С1 подавляет возможные помехи на выходе приемника в исходном и разговорном положениях комплекта. Приемник обеспечивает мощность вызывного сигнала не менее 170 мВА.

Блок питания БП

Блок БП обеспечивает питание абонентского блока от сети переменного тока 220/127 В и от резервной батареи сухих элементов при кратковременном пропадании напряжения сети,
Выходное напряжение питания 10+-1 В при токе нагрузки 15-100 мА.
Блок питания состоит из понижающего силового трансформатора Тр5, двухполупериодного выпрямителя Д5, Д6 и стабилизатора напряжения выполненного на транзисторе Т9, опорном диоде Д7 и резисторе R12.
Конденсаторы С8-С10 обеспечивают фильтрацию пульсации выпрямленного тока. Резервная батарея подключается к клеммам "+Б" "-Б". Подзаряд батареи током 2 мА осуществляется через резистор R11. Диод Д4 в это время закрыт. При таком режиме работы (режиме постоянного подзаряда) батарея сохраняет свои свойства в течение 2-3 лет.
При пропадании напряжения сети диод Д4 открывается н через пего происходит питание ВЧ-А от батареи сухих элементов.
Напряжение резервной батареи - 12В.
Емкость резервной батареи - 3.2 А.ч.
Эта емкость обеспечивает работу аппаратуры в течение 1.5-2 лет при ежемесячном прекращении электроснабжения на 8 часов и времени занятия канала 15-20%.

___________________________________________________________________________
Установка АВУ
Х71.223.000 ТО
"Техническое описание и инструкция по эксплуатации"
____________________________________________________________________________ Отсканировано 01.11.1998 с сокращениями. Схемы АВУ отличаются незначительно. Вызывное напряжение на клемму ЗВ идет или с обмотки трансформатора или через ключ КР1014КТ1. Отличия только в этом узле и (или) в габаритах АВУ. При слабом вызывном сигнале и слышимости можно поставить дополнительный конденсатор (на схеме выделен) в пределах 1-10 мкф. -----------------------------------------------------------------------------
Vladimir Kharlamov (RV3GC) FIDONET: 2:5036/2.6 E-mail: vharl@gw-el.lipetsk.su


Приложения
Схема станционного комплекта АВУ - файл awust.gif (148Kb)

Схема абонентского комплекта АВУ - файл awu.gif (76Kb)

Отличия схемы с одним трансформатором - файл avutr1.gif (47Kb)

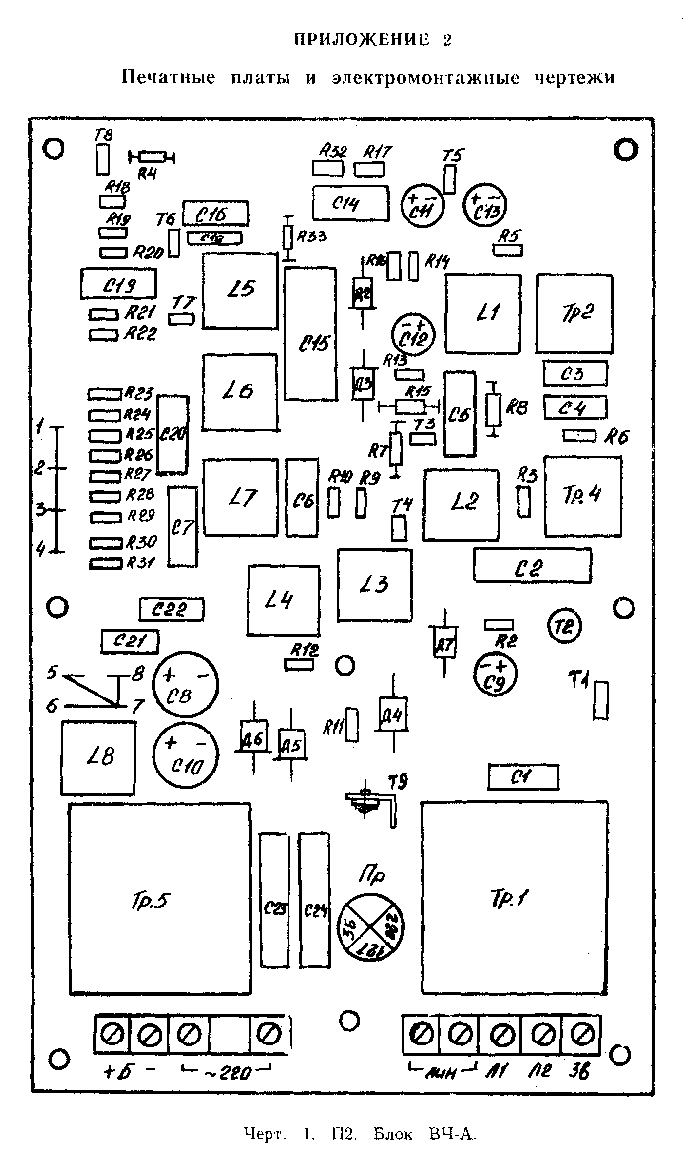

Внешний вид платы АВУ со стороны элементов: avumont.gif
