Надежные вычислительные машины являются ключевыми элементами для построения наиболее ответственных прикладных систем в сфере розничной торговли, финансов и телефонной коммутации. На современном этапе развития информационных технологий подобные приложения предъявляют широкий диапазон требований к масштабируемости, поддержке открытых стандартов и обеспечению отказоустойчивости систем. Одной из наиболее известных в мире фирм, работающих в данной области, является компания Tandem. В настоящее время для удовлетворения различных требований рынка надежных вычислений она поставляет две различные линии своих изделий: системы Tandem
NonStop и системы Tandem Integrity.
Системы Tandem NonStop, первые модели которых появились еще в 1976 году, базируются на реализации многопроцессорной обработки и модели распределенной памяти. Для обеспечения восстановления после сбоев аппаратуры и ошибок программного обеспечения эти системы используют механизмы передачи сообщений между процессными парами. База данных NonStop SQL, в основе архитектуры которой лежит модель системы без разделения ресурсов (shared-nothing), показала линейную масштабируемость в приложениях обработки транзакций на конфигурациях, содержащих более 100 процессоров. Первоначально системы NonStop были нацелены на создание приложений оперативной обработки транзакций (OLTP), но в настоящее время интенсивно используются и в других ответственных приложениях (системах передачи сообщений и системах поддержки принятия решений).
Для удовлетворения потребностей рынка в отказоустойчивых системах, позволяющих выполнять без переделок существующие UNIX-приложения, в 1990 году компания Tandem объявила о начале выпуска систем Integrity. Для маскирования ошибок в работе систем Integrity используются методы аппаратной избыточности (трехкратное резервирование), обеспечивающие продолжение непрерывной работы в условиях сбоев без воздействия на приложения. Системы Integrity часто используются в телефонных и сотовых сетях связи, а также в других коммерческих приложениях, требующих реализации надежных систем, удовлетворяющих открытым стандартам.
Хотя указанные две линии изделий компании имеют отличия, они удовлетворяют целому ряду общих требований и используют многие общие технологии и компоненты. Все системы Tandem гарантируют целостность данных и устойчивость к сбоям, и кроме того, обеспечивают масштабируемость и возможность производить модернизацию системы в режиме online. Обе линии изделий NonStop и Integrity позволяют выполнять техническое обслуживание систем в режиме online (установку и замену плат, источников питания и вентиляторов без остановки системы и выключения питания). Применяемые конструкции допускают установку обеих систем в офисных помещениях, стандартных машинных залах вычислительных центров или на телефонных станциях. В системах используются много общих компонентов таких, как накопители на дисках, элементы памяти и микропроцессоры.
В 1991 году компания Tandem начала программу объединения лучших свойств обеих систем в единой линии изделий. Эта программа дает возможность гибкой реализации целого ряда важнейших свойств: устойчивости к сбоям (восстановление после проявления неисправности может выполняться как программными, так и аппаратными средствами), масштабируемости (построение кластеров на базе модели распределенной памяти и реализация мультипроцессорной обработки в разделяемой общей памяти) и использовании нескольких операционных систем (NonStop Kernel, Unix и Microsoft Windows NT).
Основой для объединения архитектур послужила разработка главного транспортного средства - системной сети ServerNet. ServerNet представляет собой многоступенчатую пакетную сеть, используемую как для организации межпроцессорных связей, так и для реализации связей с устройствами ввода/вывода. ServerNet обеспечивает эффективные средства для обнаружения и изоляции неисправностей, а также реализует прямую поддержку альтернативных каналов передачи данных для обеспечения непрерывной работы системы при наличии отказов сети. Разработка этой сети предоставляет новые возможности развития обеих линий изделий, включая большую масштабируемость, интерфейсы с открытыми стандартами шин и улучшенную поддержку мультимедийных приложений.
На рис. 4.6 показана базовая архитектура систем NonStop. Эта архитектура предполагает объединение двух или более ЦП при помощи дублированной высокоскоростной межпроцессорной шины. Каждый процессор имеет один или несколько каналов в/в, соединяющих его с двухпортовыми дисковыми контроллерами и коммуникационными адаптерами. В действительности в первых пяти поколениях систем NonStop (NonStop I, II, TXP, CLX и VLX) было реализовано только по одному каналу в/в на процессор, а пара разделяемых шин обеспечивала объединение до 16 процессоров. В более поздних системах NonStop Cyclone и Himalaya K10000/20000 для увеличения пропускной способности системы межсоединений была применена сегментация межпроцессорной шины на базе четырехпроцессорных секций. Секции могут объединяться с помощью оптоволоконных линий связи в узлы (до четырех секций в узле). Системы NonStop II, TXP, VLX и Cyclone поддерживают также возможность построения оптоволоконного кольца, которое позволяет объединить между собой до 14 узлов и обеспечивает быстрый обмен данными внутри домена, состоящего из 224 процессоров. В системе Cyclone к каждому процессору могут подсоединяться несколько каналов в/в, причем каждые четыре канала управляются своей парой контроллеров прямого доступа к памяти.
Рис. 4.6. Архитектура NonStop
После разработки и успешных испытаний системы Cyclone компания Tandem перешла на применение в своих изделиях RISC процессоров компании MIPS (вместо использовавшихся ранее заказных CISC процессоров). В системах CLX/R и К200 используются процессоры R3000, а в системах Himalaya K10000, K20000 и K2000 - процессоры R4400. Одновременно с объявлением в 1993 году о начале поставок нового семейства систем Himalaya компания анонсировала также оптоволоконную сеть межпроцессорного обмена TorusNet, предназначенную для построения крупномасштабных кластеров. TorusNet обеспечивает соединение четырехпроцессорных секций с помощью избыточной сети с топологией двухмерного тора.
Все аппаратные компоненты систем NonStop построены на основе принципа "быстрого проявления неисправности" (fail fast disign), в соответствии с которым каждый компонент должен либо функционировать правильно, либо немедленно останавливаться. В более ранних системах Tandem реализация этого принципа широко опиралась на использование методов проверки четности, избыточного кодирования или проверки допустимости состояния при выполнении каждой логической функции. Современные конструкции для обнаружения ошибок в сложной логике полагаются главным образом на методы дублирования и сравнения. Все системы, имеющие ЦП на базе микропроцессоров, для гарантии целостности данных и быстрого обнаружения неисправностей выполняют сравнение выходов дублированных и взаимно синхронизированных микропроцессоров. В системах NonStop ответственность за восстановление после обнаружения неисправности в аппаратуре возлагается на программное обеспечение.
Операционная система NonStop Kernel систем NonStop непрерывно развивалась и к настоящему времени превратилась из патентованной фирменной операционной системы в систему, которая обеспечивает полностью открытые интерфейсы, построенные на основе промышленных стандартов. Для поддержки устойчивости критически важных процессов в NonStop Kernel реализованы низкоуровневые механизмы контрольных точек, а также специальный слой программных средств, на котором строится как патентованная среда Guardian, так и открытая среда Posix-XPG/4. NonStop Kernel базируется на механизмах передачи сообщений и обеспечивает средства прозрачного масштабирования системы в пределах 16-процессорного узла, 224-процессорного домена или 4080-процессорной (локальной или глобальной) сети TorusNet.
Основной задачей компании Tandem при разработке систем семейства Integrity было обеспечение устойчивости к одиночным отказам аппаратуры при соблюдении 100% переносимости стандартных UNIX-приложений. Для маскирования аппаратных неисправностей в системах Integrity используется тройное модульное резервирование (TMR - triple-modular redundancy) в процессоре, кэш-памяти и основной памяти (см. рис. 4.7).

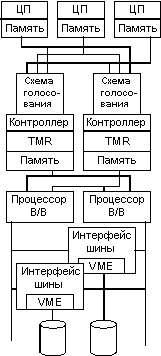

Рис. 4.7. Архитектура систем Integrity.
Три процессора выполняют одинаковые потоки команд, но работают с независимой синхронизацией. Процессоры синхронизируются во время обработки обращений к глобальной памяти и при обслуживании внешних прерываний. Все обращения к глобальной памяти с выходов резервируемых процессоров поступают через схемы голосования в пару контроллеров TMR. Схемы голосования на основе сравнения обращений между собой обнаруживают возможные неисправности процессоров и посылают достоверные запросы в остальную часть системы. Для обнаружения неисправностей в конструкциях контроллера TMR и процессора в/в используются средства самоконтроля. Каждый периферийный контроллер содержит стандартную плату VME, которая через специальную плату адаптера подсоединяется к паре шин в/в, защищенных четностью. Плата адаптера позволяет осуществлять коммутацию контроллера с двумя процессорами в/в.
В системах Integrity реализация платы основного процессора не требует сложной логики самоконтроля. Однако это делает ее конструкцию отличной от конструкции процессорной платы систем NonStop, хотя в обеих используются одни и те же микропроцессоры. Архитектура новых систем объединяет требования базовой конструкции Integrity при сохранении совместимости с требованиями систем NonStop.
Новая системная архитектура, построенная на базе ServerNet, объединяет свойства систем NonStop и Integrity. Она решает общую задачу построения отказоустойчивых систем различного масштаба путем реализации гибких методов соединения стандартных функциональных блоков (модулей ЦП/памяти, подсистем внешней памяти и коммуникационных адаптеров).

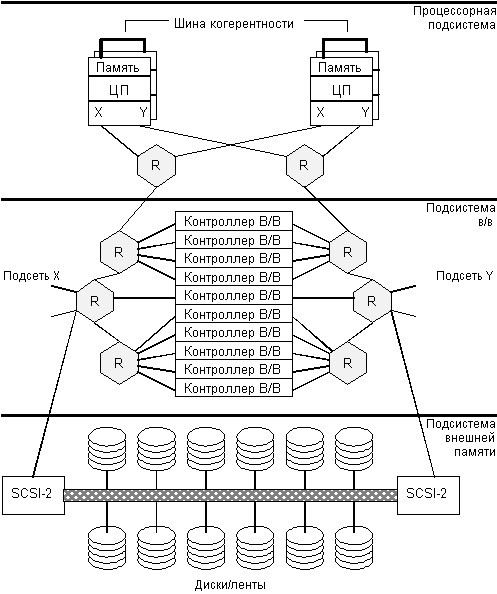

Рис. 4.8. Архитектура системы на базе ServerNet.
На рис. 4.8 показана архитектура типичной системы, построенной на базе ServerNet. Эта система состоит из нескольких процессорных узлов и узлов ввода/вывода, объединенных друг с другом системной сетью ServerNet. Базовым элементом системной сети ServerNet является маршрутизатор, выполненный в виде отдельной заказной СБИС. Для обеспечения отказоустойчивости предполагается возможность построения двух независимых подсетей ServerNet: X и Y. В типовой конфигурации системы большинство ее узлов имеют двухпортовые интерфейсы, обеспечивающие подсоединение каждого узла к этим независимым подсетям. Одной из дополнительных возможностей новой архитектуры является наличие специальной шины когерентности, допускающей подключение до четырех ЦП. Эта шина обеспечивает согласованное состояние общей для нескольких процессорных узлов памяти и их кэшей при выполнении программ, разработанных в расчете на мультипроцессорную обработку в системе с разделяемой общей памятью.
При работе под управлением операционных систем, поддерживающих отказоустойчивость программными средствами (подобных NonStop Kernel), процессорные узлы выполняют независимые потоки команд. В отличие от более ранних систем, которые для передачи сообщений между процессорами и реализации операций ввода/вывода использовали разные интерфейсы, в новой архитектуре все пересылки данных осуществляются ЦП по сети ServerNet.
При использовании операционных систем, в которых отсутствуют специальные средства поддержки отказоустойчивости, последнее свойство может быть реализовано с помощью аппаратных средств путем создания конфигураций ЦП в виде дуплексных пар. В этом случае пары узлов ЦП выполняют идентичные потоки команд. Если один ЦП из пары отказывает, другой продолжает работать. Таким процессорам в сети ServerNet присваивается общий идентификатор узла, и все пакеты, адресуемые с помощью этого идентификатора, дублируются и доставляются одновременно двум ЦП. При отсутствии неисправностей оба ЦП в паре создают идентичные исходящие пакеты. Поэтому в случае нормальной работы логика маршрутизации ServerNet может выбрать для пересылки пакеты любого узла. При этом для обнаружения неисправностей используются возможности самой сети ServerNet.
Как уже отмечалось, для обеспечения отказоустойчивости в системе Integrity требуются три процессорных кристалла и три массива микросхем памяти. Новая архитектура требует четырех процессорных кристаллов (два на модуль ЦП) и двух массивов микросхем памяти. Стоимость реализации этих двух подходов существенно зависит от размера памяти. Для типовых систем оба метода имеют сравнимую стоимость.
ServerNet представляет собой быструю, масштабируемую, надежную системную сеть, обеспечивающую гибкость соединения большого числа ЦП и периферийных устройств в/в между собой. Главными свойствами этой сети коммутации пакетов являются малая задержка и высокая надежность передачи данных. Для уменьшения задержки в сети применяется метод червячной маршрутизации, не требующий приема всего пакета до его отсылки к следующему приемнику. Физический уровень ServerNet образуют независимые каналы приема и передачи, каждый из которых имеет 9-битовое поле команд/данных и сигнал синхронизации. Поле команд/данных обеспечивает кодирование 256 символов данных и до 20 символов команд. Символы команд используются для управления уровнем звена, инициализации и сигнализации об ошибках. Кодирование в одних и тех же линиях команд и данных сокращает количество контактов и упрощает обнаружение ошибок в логике управления.
Система использует ServerNet для организации связей ЦП-ЦП, ЦП-В/В и В/В-В/В. Пересылки между микропроцессором и памятью для каждого узла ЦП остаются локальными.
Данные в сети ServerNet пересылаются со скоростью 50 Мбайт в секунду. Такая скорость передачи данных была выбрана исходя из того, чтобы превзойти потребности существующих периферийных устройств при соблюдении низких цен. В будущих поколениях ServerNet производительность линий связи будет увеличиваться по мере необходимости.
В настоящее время максимальная длина линии связи ServerNet ограничена 30 м. В будущих адаптерах предполагается увеличение расстояния между узлами ServerNet с помощью последовательных оптоволоконных линий связи. Предполагается, что этот переход будет относительно простым, поскольку все функции управления используют одни и те же линии команд/данных.
Пакеты ServerNet состоят из 8-байтного заголовка, дополнительного 4-байтного адреса, поля данных переменного размера и поля контрольной суммы. Заголовок определяет идентификаторы источника и приемника, объем передаваемых данных и необходимую для выполнения операцию. 4-байтное адресное поле обеспечивает 4-гигабайтное окно в адресном пространстве узла назначения. В устройствах в/в какие-либо механизмы преобразования адресов отсутствуют. ЦП преобразуют адрес из пакета в адрес физической памяти с помощью таблицы удостоверения и преобразования адреса (AVT - Address Validation and Translation Table). AVT проверяет допустимость удаленных обращений к локальной памяти узла. Каждый элемент таблицы обеспечивает доступ по чтению и/или записи одного узла ЦП или узла в/в к данным внутри 4-килобайтного диапазона адресов локальной памяти. С помощью нескольких элементов таблицы AVT узел ЦП может иметь доступ к большим сегментам своей памяти или обеспечивать несколько узлов доступом к одному и тому же сегменту памяти. Неисправный узел может испортить только те сегменты памяти, к которым ЦП предоставил ему доступ. AVT выполняет также преобразование смежных адресов памяти в несмежные адреса страниц физической памяти.
Все транзакции по сети ServerNet происходят в два этапа: выполнение запроса и ожидание соответствующего ответа, который должен вернуться до истечения заданного интервала времени (счетчика таймаута). Все узлы ServerNet поддерживают возможность выдачи несколько исходящих запросов в другие узлы. Помимо стандартных действий в соответствии с протоколом уровня передачи пакетов, получатель определенной транзакции может по своему усмотрению выполнить некоторые локальные действия. Например, существующие в настоящее время узлы ЦП или В/В преобразуют транзакции записи по определенным адресам в локальные прерывания.
В СБИС маршрутизатора ServerNet реализован матричный переключатель размерностью 6х6. Решение о направлении маршрутизации принимается на основе анализа идентификатора приемника из заголовка пакета. В состав маршрутизаторов входят входные буфера FIFO, логика арбитража и управления потоком данных, реализованная с помощью ЗУПВ таблица маршрутизации и матричный переключатель (см. рис. 4.9). Инициализация и реконфигурация сети выполняются программными средствами путем загрузки соответствующих таблиц маршрутизации.
Рис. 4.9. СБИС 6-портового маршрутизатора ServerNet.
Одним из базовых элементов системы является процессорный модуль (ЦП), блок-схема которого показана на рис. 4.10. В ЦП, построенном на принципах быстрого проявления неисправностей, имеются два порта ServerNet, обеспечивающие его соединение через системную сеть с другими ЦП и устройствами в/в. Для реализации механизмов разделяемой общей памяти несколько ЦП могут объединяться друг с другом с помощью шины когерентности.
Рис. 4.10. Блок-схема ЦП.
В состав ЦП входят два микропроцессора, каждый из которых имеет независимый вторичный кэш. Каждый микропроцессор подсоединяется к шине памяти с помощью СБИС процессорного интерфейса. При выполнении обращений к памяти эти СБИС сравнивают выходы обоих микропроцессоров для обнаружения всех возможных ошибок микропроцессора и кэша. Память ЦП защищена кодом ECC, который обеспечивает коррекцию всех одиночных ошибок и обнаружение любых ошибок в отдельных микросхемах ДЗУПВ или адресных линиях. Массив микросхем памяти соединяется с шиной памяти ЦП через пару СБИС контроллеров памяти. Эти СБИС во время обращений к памяти взаимно проверяют выходы друг друга.
Как уже было отмечено, ЦП могут иметь прямой доступ к памяти других ЦП с помощью дополнительной шины когерентности. Эта шина обеспечивает аппаратную поддержку стандартных приложений UNIX или Windows NT, которые используют симметричную мультипроцессорную обработку (SMP). Каждый ЦП подсоединяется к шине с помощью пары самоконтролирующихся СБИС интерфейса когерентности. Эти СБИС обеспечивают кэш-когерентный доступ к общей памяти используя дублированную память тегов и стандартный протокол аннулирования блоков кэш-памяти. Они обеспечивают также когерентность кэш-памяти при выполнении обращений к памяти со стороны В/В. Все передачи данных по шине когерентности защищены кодом ECC. Проверка синдрома ECC для данных, пересылаемых по шине, и сравнение выходов СБИС позволяет обнаруживать сбои шины или СБИС интерфейса.
Операционная система, поддерживающая модель системы без разделения ресурсов (подобная NonStop Kernel), для увеличения степени изоляции ошибок может запретить работу с шиной когерентности. В этом режиме когерентность кэш-памяти для всех транзакций с памятью по сети ServerNet обеспечивается средствами системного программного обеспечения. Если же работа шины когерентности разрешена, то вообще говоря ошибка в одном ЦП может привести к отказу всех ЦП, подсоединенных к этой шине.
СБИС процессорного интерфейса ЦП реализуют два порта ServerNet. Линии приема данных обоих портов ServerNet подсоединяются к обеим СБИС процессорного интерфейса. Каждая СБИС формирует данные для передачи по обоим портам ServerNet, но реально данные передаются только из одного порта. Вторая СБИС принимает данные, передаваемые другой СБИС, сравнивает полученное значение со значением, которое она сформировала сама, и сигнализирует об ошибке при любом рассогласовании данных.
Новая система в/в обеспечивает практически неограниченные возможности масштабирования по числу объединяемых узлов и пропускной способности сети. Она эффективно поддерживает модель распределенных вычислений разрешая любому процессору обращаться к любому контроллеру в/в и допуская реализацию прямых связей контроллер-контроллер.
Большинство адаптеров в/в ServerNet также имеют по два порта. Эти порты обеспечивают две независимые магистрали доступа к адаптеру. Возникновение ошибки в одной из магистралей ServerNet обнаруживается средствами временного контроля. Системное программное обеспечение позволяет перемаршрутизировать и заново повторить запрос.
Аппаратная отказоустойчивая система реализуется с помощью дуплексной пары, которая создается путем соответствующего конфигурирования двух процессорных модулей. Идентичное состояние памяти и кэшей в этих двух модулях поддерживается благодаря выполнению на обоих ЦП одного и того же программного кода с теми же самыми данными, а также поступлению в память обоих ЦП всего потока ввода. Оба ЦП генерируют идентичные исходящие потоки вывода. Один из этих потоков выбирается маршрутизаторами для пересылки в контроллеры в/в или другие процессоры.
Дуплексная работа затрагивает три аспекта построения системы: межмодульную синхронизацию, синхронизацию уровня линий связи ServerNet и обработку ошибок. Для реализации дуплексного режима требуются два маршрутизаторов в различных подсетях ServerNet и два ЦП, подсоединенные к разным шинам когерентности (для работы с разделяемой памятью). Отказ одного из компонентов системы не может вывести из строя оба ЦП или оба маршрутизатора. Все ЦП, разделяющие шину когерентности, имеют общую синхронизацию. Специалисты Tandem называют эту комбинацию процессорных модулей (ЦП), шины когерентности и системы синхронизации слайсом. Система, сконфигурированная для дуплексной работы, имеет два слайса.
Работа дуплексной системы требует синхронной работы двух слайсов. ЦП в каждом слайсе в одном и том же такте выполняют идентичные команды. Входной поток ввода поступает в интерфейс памяти каждого ЦП в одном и том же такте. Поэтому в нормальных условиях при отсутствии неисправностей поведение слайсов будет полностью идентичным.
Модули ЦП имеют развитые средства обнаружения неисправностей. ЦП останавливается при обнаружении его схемами контроля любой ошибки. Остановка ЦП приводит к тому, что по обоим его портам ServerNet будет передана запрещенная кодовая комбинация. В результате маршрутизатор может определить неисправный ЦП (основополагающим правилом системы установлено, что все ошибки ЦП должны приводить к передачам по ServerNet запрещенных кодовых комбинаций).
Когда маршрутизатор, подсоединенный к дуплексному ЦП, обнаруживает ошибку, он начинает выполнение протокола восстановления. Этот протокол реализован полностью аппаратно без привлечения программных средств. При этом один из ЦП исключается из работы, а другой свою работу продолжит. Протокол гарантирует, что исправный ЦП останется работать. Однако существуют случаи, когда в исключенном ЦП неисправности отсутствуют. Например, к исключению ЦП из работы могут привести неисправности в одном из маршрутизаторов или в одной из линий связи ServerNet. В этих случаях система обслуживания может исключить из работы неисправный маршрутизатор, а исключенный ЦП перевести в состояние online.
Если при пересылке пакета из ЦП маршрутизатор обнаруживает неисправность линии связи ServerNet, он помечает пакет как недостоверный. Любой узел ServerNet, который получит этот пакет, будет его игнорировать. Это означает, что неисправность в ЦП, маршрутизаторе или линии связи может привести к потере одного или нескольких пакетов. При нормальной дуплексной работе только один из двух маршрутизаторов дуплексных процессоров пересылает пакеты, поступающие из каждого ЦП. Это ограничивает потерю пакетов пределами одной подсети ServerNet. Интерфейсные кристаллы обнаруживают потерю пакетов ServerNet с помощью средств временного контроля. Программное обеспечение ввода/вывода выполняет восстановление путем повторной передачи данных по альтернативному пути.
ServerNet обеспечивает широкие возможности для масштабирования системы. Обычно расширение выполняется с помощью встроенных кабельных соединений, а также установки в гнезда расширения ServerNet плат маршрутизаторов. Кроме того, добавление каждого ЦП обеспечивает увеличение числа линий связи ServerNet и эффективно расширяет общую пропускную способность в/в системы. В отличие от других массивно-параллельных архитектур сети ServerNet не ограничены только регулярными топологиями типа гиперкубов или торов. Сеть ServerNet позволяет увеличить число линий связи в любом месте, где требуется дополнительная пропускная способность. Приложения с умеренными требованиями к системе межсоединений могут довольствоваться минимальным количеством связей, а следовательно, использовать достаточно дешевую сеть, в то время как приложения с высокой интенсивностью обработки данных могут рассчитывать на организацию сети с большей связностью.
Компания Tandem разработала системы Guardian и NonStop Kernel в расчете на распределенную обработку данных. В течение более двадцати последних лет компания постепенно выявляла и удаляла узкие места в программном обеспечении, ограничивающие возможности масштабирования системы. Чтобы добиться эффективного использования распределенных аппаратных средств при выполнении сложных запросов к базе данных, в базу данных NonStop SQL также были добавлены новые возможности.
В настоящее время в области масштабируемых распределенных вычислений начали широко использоваться также стандартные системы UNIX. В ряде научных приложениях кластеры рабочих станций начали заменять суперкомпьютеры. Предполагается, что эта тенденция станет главной движущей силой для усиленной разработки приложений и операционной среды распределенных вычислений.
В отличие от NonStop Kernel, которая сразу же была разработана как распределенная операционная система, большинство доступных ОС таким свойством не обладают. В качестве механизма масштабирования в этих системах обычно используется симметричная мультипроцессорная обработка (SMP). Этот механизм предполагает реализацию в системе единой разделяемой (общей) памяти, разделяемой системы в/в и когерентности кэш-памяти.
Новая архитектура обеспечивает гибкую реализацию разделяемой памяти. Как показано на рис. 4.8, несколько ЦП могут быть связаны друг с другом с помощью шины когерентности. Вместо использования единой глобальной памяти, память в системе распределена по ЦП. Это приводит к неодинаковому времени доступа к памяти, однако аппаратура поддерживает глобальное адресное пространство и когерентность кэш-памяти.
Рис. 4.11. Распределение памяти в четырехпроцессорной SMP-системе
С целью повышения производительности в каждом ЦП поддерживается свое собственное (локальное) пространство памяти. В каждом процессоре его локальная память начинается с физического адреса 0, ее размер задается в процессе установки конфигурации системы. К локальной памяти может обращаться только локальный процессор.
В такой архитектуре можно выделить три отдельных класса памяти (рис. 4.11). Наименьшее время доступа имеет локальная память, доступ к глобальной памяти, размещенной на плате локального процессора, занимает больше времени, а доступ к глобальной памяти на плате другого ЦП занимает еще больше времени. Локальная память каждого ЦП содержит копию части программного кода и данных операционной системы, доступ к которым разрешен только по чтению. Кроме того, в локальную память операционная система может поместить некоторые частные для процессора данные. Проведенная оценка показала, что размещение этих объектов в локальной памяти и случайное распределение глобальной памяти будет обеспечивать производительность, сравнимую с производительностью системы, реализующей механизмы единой глобальной памяти.
Системы с разделяемой памятью могут функционировать либо в симплексном, либо в дуплексном режиме. Система, построенная на узлах SMP и обеспечивающая отказоустойчивость программными средствами, может использовать симплексный режим. Полностью аппаратная отказоустойчивая система с масштабируемостью SMP требует реализации дуплексного режима работы.
Шина когерентности может также поддерживать работу гибридных распределенных систем, в которых распределенная память используется для обмена данными между процессорами. В этом случае система распределяет большую часть памяти под "локальные нужды" процессоров, а в глобальную память помещает только разделяемые данные.
Основные функции системы обслуживания включают инсталляцию системы, формирование сообщений об ошибках, диагностику и управление средствами контроля питающих напряжений и температурных режимов работы. Системой обслуживания управляют два сервисных процессора (SP), которые размещаются в каждой стойке и работают как специализированные контроллеры в/в ServerNet. SP, размещенные в разных стойках, также связаны друг с другом посредством ServerNet.
Система обслуживания использует специальную систему независимых шин. Эти шины базируются на двух стандартных для промышленности интерфейсах: SPI (Serial Peripheral Interconnect) компании Motorola и систему сканирования в стандарте IEEE 1149.1 JTAG. SPI используется в качестве недорогой последовательной шины в/в для связи со всеми средствами контроля и управления состоянием окружающей среды. Система обслуживания использует средства сканирования для управления, инициализации, тестирования и отображения работы всех СБИС. Применяемое Tandem расширение к стандарту IEEE 1149.1, обеспечивает доступ к регистрам СБИС. Работа средств сканирования никак не затрагивает нормальную работу СБИС. Этот универсальный механизм обеспечивает средство для инициализации СБИС, определения топологии ServerNet и передачи сообщений об ошибках.
Сервисные процессоры несут полную ответственность за инициализацию системы. Во время начальной установки системы они прежде всего создают полный перечень доступных в стойке ресурсов, используя шины обслуживания и перепрограммируемые ПЗУ, которые хранят информацию о конфигурации всех компонентов системы. Затем сервисные процессоры инициализируют эти компоненты, используя интерфейс сканирования.
Вслед за этим сервисные процессоры, расположенные в разных стойках, включаются в процесс динамического определения топологии ServerNet. Этот процесс не зависит от ранее полученных данных по конфигурации системы. Он работает ниже уровня передачи пакетов ServerNet, поскольку предшествует установке средств маршрутизации. После того как сервисные процессоры определили топологию сети, они выполняют назначение идентификаторов узлов ServerNet и программирование таблиц маршрутизации в маршрутизаторах.
Затем сервисные процессоры начинают выполнение начальной установки операционной системы на главном процессоре. Сервисные процессоры сообщают программе начальной загрузки и операционной системе перечень аппаратных средств и информацию об их конфигурации, включая адреса ServerNet для каждого устройства системы.
Ключевым свойством новой архитектуры является гибкость. Она полностью поддерживает программно реализованные, распределенные отказоустойчивые системы, подобные NonStop-Kernel. Аппаратные средства позволяют создавать отказоустойчивые SMP-конфигураций для операционных систем, подобных UNIX или Windows NT. Системы могут поддерживать также программное продукты типа Oracle Parallel Server, которые базируются на модели разделяемых общих дисков.
ServerNet позволяет также создавать гибридные системы. Например, одна система может работать под управлением Windows NT в качестве фронтальной машины для базы данных Oracle Parallel Server. При этом системы соединяются друг с другом посредством ServerNet.
Поддержка большого числа операционных систем требует сведения к минимуму усилий по портированию программного обеспечения. С этой целью весь специфический для конкретной платформы код вынесен за рамки операционной системы. При этом для обеспечения отказоустойчивости не требует никаких модификаций в ядре операционной системы. Большая часть этого специфичного для соответствующей платформы кода работает на сервисном процессоре, независимо от операционной системы основных процессоров.
Специальный набор портируемых приложений обеспечивает средства управления системой. Эти приложения отображают состояние аппаратуры, сообщают об ошибках, предпринимают при необходимости автоматические шаги по восстановлению и обеспечивают интерфейсы для удаленного управления системой, используя стандартные для промышленности протоколы.
В настоящее время компания Tandem в рамках нового семейства Integrity S4000 выпускает две модели серверов (CM и CO), построенные с использованием технологии ServerNet. Структурная схема одного из базовых вариантов сервера дана на рис. 4.12.
Можно выделить три главные подсистемы: процессорную подсистему, подсистему в/в и подсистему внешней памяти.
Процессорная подсистема строится на базе системных плат (SPU), каждая из которых включает по два микропроцессора с памятью и логикой сравнения, связанные дублированными каналами с подсистемой в/в. В качестве микропроцессоров применяются процессоры MIPS R4400 с кэш-памятью первого уровня емкостью 32 Кбайт (16 Кбайт - кэш команд и 16 Кбайт - кэш данных), работающие на тактовой частоте 200 МГц. Объем кэш-памяти второго уровня составляет 1 Мбайт/процессор. Объем основной памяти системы может достигать 1 Гбайт (в четырехпроцессорной конфигурации).
Подсистема в/в ServerNet создает отказоустойчивую магистраль передачи данных между SPU и контроллерами периферийных устройств и коммуникационными адаптерами. Отказоустойчивость обеспечивается благодаря использованию двух независимых подсетей Servernet. Integrity S4000 поддерживает несколько типов контроллеров в/в. В составе каждого сервера имеется многофункциональный контроллер SSC (Standard System Controller). SSC обеспечивает интерфейс ServerNet с контроллерами в/в, контроллерами SCSI-2 для внутренних устройств массовой памяти, сервисным процессором, а также последовательными и сетевыми интерфейсами для поддержки средств диагностики и консоли. Пара контроллеров SSC обеспечивают отказоустойчивый доступ к устройствам массовой памяти. Каждый контроллер SSC содержит пару интерфейсов шины SCSI-2, которые соединены с другим контроллером SSC и обеспечивают два независимых пути доступа ко всем внутренним дисковым и ленточным накопителям. Система поддерживает "зеркалирование" дисков для обеспечения непрерывного доступа к хранящимся на дисках данным.
В серверы Integrity S4000 могут также устанавливаться дополнительные контроллеры Ethernet, асинхронного и синхронного интерфейсов, каждый из которых имеет по два порта для обеспечения доступа к процессорам через две независимых подсети Servernet. Контроллеры SSC и дополнительные контроллеры в/в могут заменяться в процессе работы системы (в режиме "горячей" замены).
Модели CM и CO отличаются по максимальному количеству устанавливаемых системных плат SPU и характеристиками подсистем в/в (основные параметры приведены в таблице 4.16), а также областью применения. Модели CO специально предназначены для установки в помещениях телекоммуникационных узлов связи и удовлетворяют весьма жестким требованиям (стандарт Bellcore TR-NWT-000063, выпуск 5) по обеспечению повышенной безопасности, устойчивости к пожарам и электрическим характеристикам. Они проверены на устойчивость к землетрясениям, имеют трехуровневую систему аварийной сигнализации и резервные источники питания постоянного тока.
Рис. 4.12. Структурная схема сервера семейства Integrity S4000.
Обе модели работают под управлением операционной системы NonStop-UX, базирующейся на стандарте UNIX System V Release 4.2 MP и обеспечивающей средства повышенной готовности и минимизацию плановых простоев системы, включая средства быстрого обнаружения неисправностей и восстановления, а также возможность модернизации (upgrade) программного обеспечения в режиме online.
Таблица 4.16. Основные параметры моделей CM и CO семейства Integrity S4000
| S4000-CM | S4000-CO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Возможности стойки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество плат SPU | 4 | 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Процессорные конфигурации: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Симплексная | 1-4 проц.SMP | 1-4 проц.SMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Дуплексная (отказоустойчивая) | 1-2 проц.SMP | 1-4 проц.SMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество маршрутизаторов | 2 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество плат SSC | 2 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество гнезд в/в ServerNet | 10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество мест установки устройств внешней памяти | 12 | 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Процессор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Микропроцессор | MIPS RISC R4400 | MIPS RISC R4400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тактовая частота | 200 МГц | 200 МГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Первичный кэш | 16 Кб - команды 16 Кб - данные | 16 Кб - команды 16 Кб - данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вторичный кэш | 1 Мб / процессор | 1 Мб / процессор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основная память | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Объем | 128/256ECC/проц. | 128/256ECC/проц. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимально в системе | 1024 Мб | 1024 Мб | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Пропускная способность шины памяти (пиковая) | 400 Мб/с / проц. | 400 Мб/с / проц. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Подсистема в/в | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество каналов в/в | 2 подсистемы в/в ServerNet | 2 подсистемы в/в ServerNet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Пропускная способность каналов в/в (пиковая) | 200 Мб/с / проц. | 150 Мб/с / проц. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Пропускная способность каналов в/в (пиковая) | 800 Мб/с / сист. | 600 Мб/с / сист. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ServerNet создает надежную инфраструктуру для построения и крупномасштабных, и небольших отказоустойчивых систем. Она позволяет объединить между собой несколько сотен процессоров и независимо наращивать количество связей между процессорами и периферийными устройствами, обеспечивая масштабируемую полосу пропускания и избыточные каналы передачи данных. Организация связей типа "каждый с каждым" позволяет предотвратить ненужные промежуточные пересылки данных, которые истощают ресурсы процессоров и памяти. ServerNet предоставляет также средства создания горячего резерва и балансировки нагрузки путем коммутации периферийных устройств между собой.
Базирующиеся на ServerNet системы представляют собой существенный шаг вперед в архитектуре коммерческих отказоустойчивых систем. Одна и та же архитектура дает возможность построения отказоустойчивых систем как чисто аппаратными, так и чисто программными средствами. Она обеспечивает также дополнительную гибкость, поддерживая как модель вычислений в разделяемой общей памяти, так и создание кластеров с распределенной памятью. Из одних и тех же компонентов можно создавать системы разного класса выбирая операционные системы, процессоры и механизмы поддержки отказоустойчивости.
