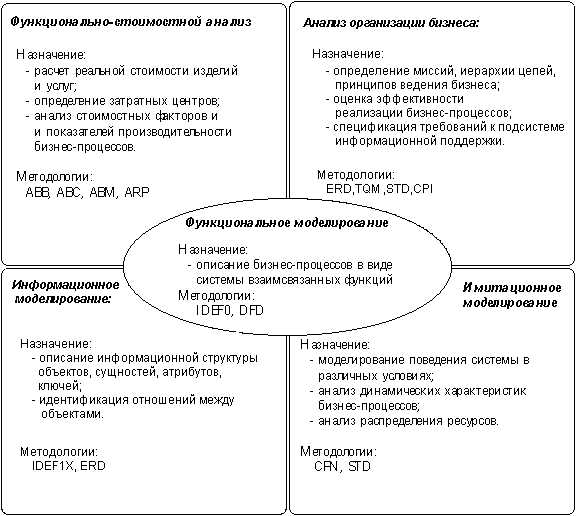

Рис. 1. Области использования различных методологий
в работах по моделированию, анализу бизнес-процессов и построению
корпоративных информационных систем поддержки бизнесаСтарыгин, МетаТехнология
Тел.: 253-38-22, ф. 255-12-90,
( E-mail: star@meta-techno.msk.ru
)
Под корпоративной информационной системой будем понимать информационную систему масштаба предприятия. Главной задачей такой системы является информационная поддержка производственных, административных и управленческих процессов (далее - бизнес-процессов), формирующих продукцию или услуги предприятия.
За последние десятилетия радикально изменились принципы, методы построения и архитектура такой системы. Так, если в 60-х годах считалось, что никакой процесс не должен автоматизироваться до тех пор, пока он функционирует эффективно, то сегодня господствующим является прямо противоположный подход. Считается, что любой процесс должен автоматизироваться только после того, как он эффективно организован.
Эти изменения явились результатом обобщения опыта построения множества информационных систем в которых автоматизация отдельных операций или сложившихся "ручных" процедур приносила локальные временные улучшения, не затрагивающие общую эффективность работы.
Главными особенностями современного подхода к построению корпоративной информационной системы предприятия являются:
Такой подход обеспечивает разработку интегрированных решений, построенных на объективных данных о работе предприятия, своевременное согласование всех принципиальных вопросов между Заказчиком, Генеральным Подрядчиком и другими участниками работ и направлен на сохранение сделанных в систему инвестиций.
Теоретическую основу соответствующих работ, выполняемых фирмой МетаТехнология, составляет множество понятий, концепций и методологий, используемых для описания, анализа и оценки различных аспектов работы предприятия.
Основными компонентами этого множества являются (список упорядочен по алфавиту):
| ABB | Activity Based Budgeting - планирование бюджета на основе выполняемых функций или операционное планирование бюджета - планирование бюджета компании или инвестиционного проекта с использованием принципов, средств и методов ABC. Фактически представляет собой обратное проектирование ABC-системы |
|---|---|
| ABC | Activity Based Costing - функционально-стоимостной анализ - метод определения стоимости и других характеристик изделий и услуг на основе функций и ресурсов, задействованных в бизнес-процессах |
| ABM | Activity Based Management - управление на основе ABC-информации или операционное управление - методология, описывающая средства и способы управления организацией для совершенствования бизнес-процессов и повышения прибыльности на основе информации, предоставляемой в результате ABC-анализа |
| ARP | Activity Resource Planning - функциональное планирование ресурсов - метод планирования ресурсов компании на основе анализа функций, задействованных в бизнес-процессах и данных ABC-анализа |
| BPR | Business Process Reengenering- реорганизация бизнес-процессов - направление деятельности, включающее "фундаментальное переосмысление и радикальное перепланирование критических бизнес-процессов с целью улучшения их эффективности в отношении затрат, качества выполнения и скорости" |
| CPI | Continuous Process Improvement - непрерывное совершенствование процессов - один из подходов к совершенствованию качества бизнес-процессов в рамках TQM |
| CPN | Color Petri Nets - раскрашенные сети Петри - методология создания динамической модели бизнес-процесса, позволяющая проанализировать зависящие от времени характеристики выполнения процесса и распределение ресурсов, для входящих потоков различной структуры |
| DFD | Data Flow Diagrams - диаграммы потоков данных - методология структурного анализа, описывающая внешние по отношению к системе источники и адресаты данных, логические функции, потоки данных и хранилища данных к которым осуществляется доступ |
| ERD | Entity-Relationship Diagrams - диаграммы "сущность-связь" - способ определения данных и отношений между ними, обеспечивающий детализацию хранилищ данных проектируемой системы включая идентификацию объектов (сущностей), свойств этих объектов (атрибутов) и их отношений с другими объектами (связей) |
| IDEF0 | Методология функционального моделирования, являющаяся составной частью SADT и позволяющая описать бизнес-процесс в виде иерархической системы взаимосвязанных функций |
| IDEF!X | Методология информационного моделирования, являющаяся составной частью SADT и основанная на концепции "сущность-связь" (entity-relationship) |
| SADT | Structured Analysis and Disign Tecchnique технология структурного анализа и проектирования |
| STD | State Transition Diagrams - диаграммы переходов состояний - методология моделирования последующего функционирования системы на основе ее предыдущего и текущего функционирования |
| TQM | Total Quality Management - глобальное управление качеством - направление деятельности, изучающее бизнес-процесс с целью такой их организации, которая гарантирует идеальное качество продукции |
На рис. 1 рассмотренные понятия и методологии сгруппированы по основным направлениям использования в работах по моделированию и анализу бизнес-процессов.
В качестве инструментальных средств выполнения работ используются:
Пакет Design/IDEF компании Meta Software - для функционального и информационного моделирования, анализа и проектирования бизнес-процессов;
Основными особенностями Design/IDEF являются:
Рис. 1. Области использования различных методологий
в работах по моделированию, анализу бизнес-процессов и построению
корпоративных информационных систем поддержки бизнеса
Пакет ServiceModel компании PROMODEL - для имитационного моделирования выполнения бизнес-процессов, анализа зависящих от времени характеристик, распределения ресурсов.
Основными особенностями ServiceModel являются:
Пакет S-Designor компании Powersoft - для создания концептуальных и физических моделей структуры базы данных.
Основными особенностями S-Designor являются:
Все перечисленные пакеты широко использовались для создания проектов крупных информационных и бизнес-систем, связанных с анализом, реорганизацией и автоматизацией деятельности предприятий в различных странах, секторах рынка, с многообразием направлений деятельности, видов продукции, способов организации бизнеса и т.д.
Необходимо отметить, что в результате описанного выше подхода к построению корпоративной информационной системы сформировалась качественно иная чем прежде трехслойная архитектура информационной системы, основными компонентами которой являются:
Такая архитектура позволяет:
