Internetworking Technology Overview.

ГЛАВА 20. Протоколы OSI.



Библиографическая справка


В первые годы появления межкомпьютерной связи программное обеспечение организации сетей создавалось бессистемно, для каждого отдельного случая. После того, как сети приобрели достаточную популярность, некоторые из разработчиков признали необходимость стандартизации сопутствующих изделий программного обеспечения и разработки аппаратного обеспечения. Считалось, что стандартизация позволит поставщикам разработать системы аппаратного и программного обеспечения, которые смогут сообщаться друг с другом даже в том случае, если в их основе лежат различные архитектуры. Поставив перед собой эту цель, ISO начала разработку эталонной модели Open Systems Interconnections (OSI) (Взаимодействие открытых систем). Эталонная модель OSI была завершена и выпущена в 1984 г.

В настоящее время эталонная модель OSI (подробно рассмотренная в Главе 1 "Введение в об'единенные сети" ) является самой выдающейся в мире моделью архитектуры об'единенных сетей. Она также является самым популярным средством приобретения знаний о сетях. С другой стороны, у протоколов OSI был длинный период созревания. И хотя известно о некоторых реализациях OSI, протоколы OSI все еще не завоевали той популярности, которой пользуются многие патентованные протоколы (например, DECnet и АppleTalk) и действующие стандарты (например, протоколы Internet).


Основы технологии


Об'единение сетей OSI использует уникальную терминологию.

End system (ES)
Термин "конечная система" относится к любому устройству сети, не занимающемуся маршрутизацией.
Intermediate system (IS)
Термин "промежуточная система" относится к роутеру.
Area
"Область" обозначает группу смежных сетей и подключенных к ним хостов; область назначается администратором сети или другим аналогичным лицом.
Domain
"Домен" представляет собой набор соединенных областей. Домены маршрутизации обеспечивают полную связность со всеми конечными системами, находящимися в их пределах.


Доступ к среде


Также, как и некоторые другие современные 7-уровневые комплекты протоколов, комплект OSI включает в себя многие популярные сегодня протоколы доступа к носителю. Это позволяет другим комплектам протоколов существовать наряду с OSI в одном и том же носителе. В OSI входят IEEE 802.2, IEEE 802.3, IEEE 802.5, FDDI, X.21, V.35, X.25 и другие. Большинство из этих протоколов доступа к носителю OSI уже рассматривались в данной книге.


Сетевой уровень


OSI предлагает услуги сетевого уровня как без установления соединения, так и ориентированные на установления логического соединения. Услуги без установления соединения описаны в ISO 8473 (обычно называемом Connectionless Network Protocol - CLNP - Протокол сети без установления соединения). Обслуживание, ориентированное на установление логического соединения (иногда называемое Connection-Oriented Network Service - CONS) описывается в ISO 8208 (X.25 Packet-Level Protocol - Протокол пакетного уровня X.25, иногда называемый Connection-Mode Network Protocol - CMNP) и ISO 8878 (в котором описывается, как пользоваться ISO 8208, чтобы обеспечить ориентированные на установление логического соединения услуги OSI). Дополнительный документ ISO 8881 описывает, как обеспечить работу Протокола пакетного уровня X.25 в локальных сетях IEEE 802. OSI также определяет несколько протоколов маршрутизации, которые рассмотрены в Главе 28 "Маршрутизация OSI". X.25 рассмотрен в Главе 13 "Х.25".

В дополнение к уже упоминавшимся спецификациям протоколов и услуг, имеются другие документы, связанные с сетевым уровнем OSI, в число которых входят:

ISO 8648
На этот документ обычно ссылаются как на "внутреннюю организацию сетевого уровня" (internal organization of the network level - IONL). Он описывает, каким образом можно разбить сетевой уровень на три отдельных различимых друг от друга подуровня, чтобы обеспечить поддержку для различных типов подсетей.
ISO 8348
Этот документ обычно называют "определение услуг сети" (network service definition). Он описывает ориентированные на установление логического соединения услуги и услуги без установления соединения, которые обеспечивает сетевой уровень OSI. Адресация сетевого уровня также определена в этом документе. Определение услуг в режиме без установления соединения и определение адресации раньше были опубликованы отдельным дополнением к ISO 8348; однако вариант ISO 8348 1993 года об'единяет все дополнения в отдельный документ.
ISO TR 9575
Этот документ описывает структуру, концепции и терминологию, использованную в протоколах маршрутизации OSI.
ISO TR 9577
Этот документ описывает, как отличать друг от друга большое число протоколов сетевого уровня, работающих в одной и той же среде. Это необходимо потому, что в отличие от других протоколов, протоколы сетевого уровня OSI не различаются с помощью какого-либо идентификатора (ID) протокола или аналогичного поля канального уровня.


Услуги без установления соединения

Как видно из названия, CLNP является протоколом дейтаграмм без установления соединения, который используется для переноса данных и указателей неисправности. По своим функциональным возможностям он похож на Internet Protocol (IP), описанный в Главе 18 "Протоколы Internet". Он не содержит средств обнаружения ошибок и их коррекции, полагаясь на способность транспортного уровня обеспечить соответствующим образом эти услуги. Он содержит только одну фазу, которая называется "передача информации" (data transfer). Каждый вызов какого-либо примитива услуг не зависит от всех других вызовов, для чего необходимо, чтобы вся адресная информация полностью содержалась в составе примитива.

В то время как CLNP определяет действующий протокол, выполняющий типичные функции сетевого уровня, CLNS (Обслуживание сети без установления соединения) описывает услуги, предоставляемые транспортному уровню, в котором запрос о передаче информации реализуется доставкой, выполненной с наименьшими затратами (best effort). Такая доставка не гарантирует, что данные не будут потеряны, испорчены, что в них не будет нарушен порядок, или что они не будут скопированы. Обслуживание без установления соединения предполагает, что при необходимости все эти проблемы будут устранены в транспортном уровне. CLNS не обеспечивает никаких видов информации о соединении или состоянии, и не выполняет настройку соединения. Т.к. CLNS обеспечивает транспортные уровни интерфейсом услуг, сопрягающим с CLNP, протоколы CNLS и CLNP часто рассматриваются вместе.


Услуги с установлением соединения

Услуги сети OSI с установлением соединения определяются ISO 8208 и ISO 8878. OSI использует X.25 Racket-Level Protocol для перемещения данных и указателей ошибок с установлением соединения. Для об'ектов транспортного уровня предусмотрено 6 услуг (одна для установления соединения, другая для раз'единения соединения, и четыре для передачи данных). Услуги вызываются определенной комбинацией из 4 примитив: запрос (request), указатель (indication), ответ (response) и подтверждение (confirmation). Взаимодействие этих четырех примитив показано на Рис. 20-1.

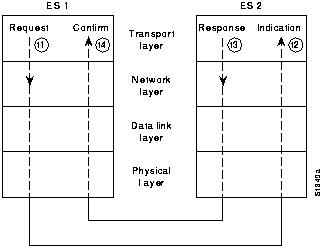

В момент времени t1 транспортный уровень ES 1 отправляет примитив- запрос в сетевой уровень ES 1. Этот запрос помещается в подсеть ES 1 протоколами подсети низших уровней и в конечном итоге принимается ES 2, который отправляет информацию вверх в сетевой уровень. В мотент времени t2 сетевой уровень ES 2 отправляет примитив-указатель в свой транспортный уровень. После завершения необходимой обработки пакета в высших уровнях, ES 2 инициирует ответ в ES 1, используя примитив-ответ, отправленный из транспортного уровня в сетевой уровень. Отправленный в момень времени t3 ответ возвращается в ES 1, который отправляет информацию вверх в сетевой уровень, где генерируется примитив-подтверждение, отправляемый в транспортный уровень в момент t3.


Адресация

Услуги сети OSI предоставляются транспортному уровню через концептуальную точку на границе сетевого и транспортного уровней, известную под названием "точки доступа к услугам сети" (network service access point - NSAP). Для каждого об'екта транспортного уровня имеется одна NSAP.

Каждая NSAP может быть индивидуально адресована в об'единенной глобальной сети с помощью адреса NSAP (в обиходе существует неточное название - просто NSAP). Таким образом, любая конечная система OSI имеет, как правило, множество адресов NSAP. Эти адреса обычно отличаются только последним байтом, называемом n-selector.

Возможны случаи, когда полезно адресовать сообщение сетевому уровня системы в целом, не связывая его с конкретным об'ектом транспортного уровня, например, когда система участвует в протоколах маршрутизации или при адресации к какой-нибудь промежуточной системе (к роутеру). Подобная адресация выполняется через специальный адрес сети, известный под названием network entity title (NET) (титул об'екта сети). Структурно NET идентичен адресу NSAP, но он использует специальное значение n-selector "00". Большинство конечных и промежуточных систем имеют только один NET, в отличие от роутеров IP, которые обычно имеют по одному адресу на каждый интерфейс. Однако промежуточная система, участвующая в нескольких областях или доменах, имеет право выборa на обладание несколькими NET.

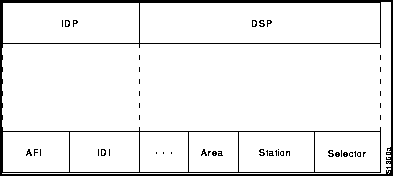

Адреса NET и NSAP являются иерархическими адресами. Адресация к иерархическим системам облегчает как управление (путем обеспечения нескольких уровней управления), так и маршрутизацию (путем кодирования информации о топологии сети). Адрес NSAP сначала разделяется на две части: исходная часть домена (initial domain part - IDP) и специфичнaя часть домена (domain specific part - DSP). IDP далее делится на идентификатор формата и полномочий (authority and format identifier - AFI) и идентификатор исходного домена (initial domain identifier - IDI).

AFI обеспечивает информацию о структуре и содержании полей IDI и DSP, в том числе информацию о том, является ли IDI идентификатором переменной длины и использует ли DSP десятичную или двоичную систему счислений. IDI определяет об'ект, который может назначать различные значения части DSP адреса.

DSP далее подразделяется полномочным лицом, ответственным за ее управление. Как правило, далее следует идентификатор другого управляющего авторитета, чем обеспечивается дальнейшее делегирование управления адресом в подорганы управления. Далее идет информация, используемая для маршрутизации, такая, как домены маршрутизации, область (area) с доменом маршрутизации, идентификатор (ID) станции в пределах этой области и селектор (selector) в пределах этой станции. Рис. 20-2 иллюстрирует формат адреса OSI.




Транспортный уровень


Как обычно для сетевого уровня OSI, oбеспечиваются услуги как без установления соединения, так и с установлением соединения. Фактически имеется 5 протоколов транспортного уровня OSI с установлением соединения: ТР0, ТР1, ТР2, ТР3 и ТР4. Все они, кроме ТР4, работают только с услугами сети OSI с установлением соединения. ТР4 работает с услугами сети как с установлением соединения, так и без установления соединения.

ТР0 является самым простым протоколом транспортного уровня OSI, ориентированным на установления логического соединения. Из набора классических функций протокола транспортного уровня он выполняет только сегментацию и повторную сборку. Это означает, что ТР0 обратит внимание на протокольную информационную единицу (protocol data unit - PDU) с самым маленьким максимальным размером, который поддерживается лежащими в основе подсетями, и разобьет пакет транспортного уровня на менее крупные части, которые не будут слишком велики для передачи по сети.

В дополнение к сегментации и повторной сборке ТР1 обеспечивает устранение базовых ошибок. Он нумерует все PDU и повторно отправляет те, которые не были подтверждены. ТР1 может также повторно инициировать соединение в том случае, если имеет место превышение допустимого числа неподтвержденных РDU.

ТР2 может мультиплексировать и демультиплексировать потоки данных через отдельную виртуальную цепь. Эта способность делает ТР2 особенно полезной в общедоступных информационных сетях (PDN), где каждая виртуальная цепь подвергается отдельной загрузке. Подобно ТР0 и ТР1, ТР2 также сегментирует и вновь собирает PDU.

ТР3 комбинирует в себе характеристики ТР1 и ТР2.

ТР4 является самым популярным протоколом транспортного уровня OSI. ТР4 похож на протокол ТСР из комплекта протоколов Internet; фактически, он базировался на ТСР. В дополнение к характеристикам ТР3, ТР4 обеспечивает надежные услуги по транспортировке. Его применение предполагает сеть, в которой проблемы не выявляются.


Протоколы высших уровней

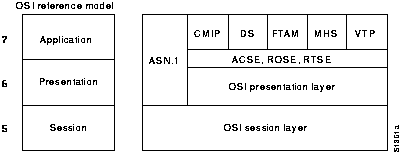

Основные протоколы высших уровней OSI представлены на Рис. 20-3.




Сеансовый уровень

Протоколы сеансового уровня OSI преобразуют в сеансы потоки данных, поставляемых четырьмя низшими уровнями, путем реализации различных управляющих механизмов. В число этих механизмов входит ведение учета, управление диалогом (т.е. определение, кто и когда может говорить) и согласование параметров сеанса.

Управление диалогом сеанса реализуется путем использования маркера (token), обладание которым обеспечивает право на связь. Маркер можно запрашивать, и конечным системам ES могут быть присвоены приоритеты, обеспечивающие неравноправное пользование маркером.


Представительный уровень

Представительный уровень OSI, как правило, является просто проходным протоколом для информации из соседних уровней. Хотя многие считают, что Abstract Syntax Notation 1 (ASN.1) (Абстрактное представление синтаксиса) является протоколом представительного уровня OSI, ASN.1 используется для выражения форматов данных в независимом от машины формате. Это позволяет осуществлять связь между прикладными задачами различных компьютерных систем способом, прозрачным для этих прикладных задач.


Прикладной уровень

Прикладной уровень ОSI включает действующие протоколы прикладного уровня, а также элементы услуг прикладного уровня (application service elements - ASE). ASE обеспечивают легкую связь протоколов прикладного уровня с низшими уровнями. Тремя наиболее важными ASE являются Элемент услуг управления ассоциацией (Association Control Service Element - ACSE), Элемент услуг получения доступа к операциям отдаленного устройства (Remote Operations Service Element - ROSE) и Элемент услуг надежной передачи (Reliable Transfer Service Element - RTSE). При подготовке к связи между двумя протоколами прикладного уровня ACSE об'единяет их имена друг с другом. ROSE реализует родовой (generic) механизм "запрос/ответ", который разрешает доступ к операциям отдаленного устройства способом, похожим на вызовы процедуры обращений к отделенной сети (remote procedure calls - RPC). RTSE способствует надежной доставке, делая конструктивные элементы сеансового уровня легкими для использования. Наибольшего внимания заслуживают следующие пять протоколов прикладного уровня OSI:

Common Management Information Protocol (CMIP)
Протокол общей информации управления - протокол управления сети OSI Также, как и SNMP (смотри Главу 32 "SNMP") и Net View (смотри Главу 33 "Управление сети IBM"), он обеспечивает обмен управляющей информацией между ES и станциями управления (которые также являются ES).
Directory Services (DS)
Услуги каталогов. Разработанная на основе спецификации Х.500 CITT, эта услуга предоставляет возможности распределенной базы анных, которые полезны для идентификации и адресации узлов высших ровней.
File Transfer,Access, and Management (FTAM)
Передача, доступ и управление файлами - услуги по передаче файлов. В дополнение к классической передаче файлов, для которой FTAM обеспечивает многочисленные опции, FTAM также обеспечивает средста доступа к распределенным файлам таким же образом, как это делает NetWare компании Novell, Inc или Network File System (NFS) компании Sun Microsystems, Inc.
Massage Handling Systems (MHS)
Системы обработки сообщений - обеспечивает механизм, лежащий в основе транспортировки данных для прикладных задач передачи сообщений по электронной почте и других задач, требующих услуг по хранению и продвижению данных. Хотя они и выполняют аналогичные задачи, MHS не следует путать с NetWare MHS компании Novell (смотри Главу 19 "Протоколы NetWare)".
Virtual Terminal Protocol (VTP)
Протокол виртуальных терминалов - обеспечивает эмуляцию терминалов. Другими словами, он позволяет компьютерной системе для отдаленной ES казаться непосредственно подключенным терминалом. С помощью VTP пользователь может, например, выполнять дистанционные работы на универсальных вычислительных машинах.
